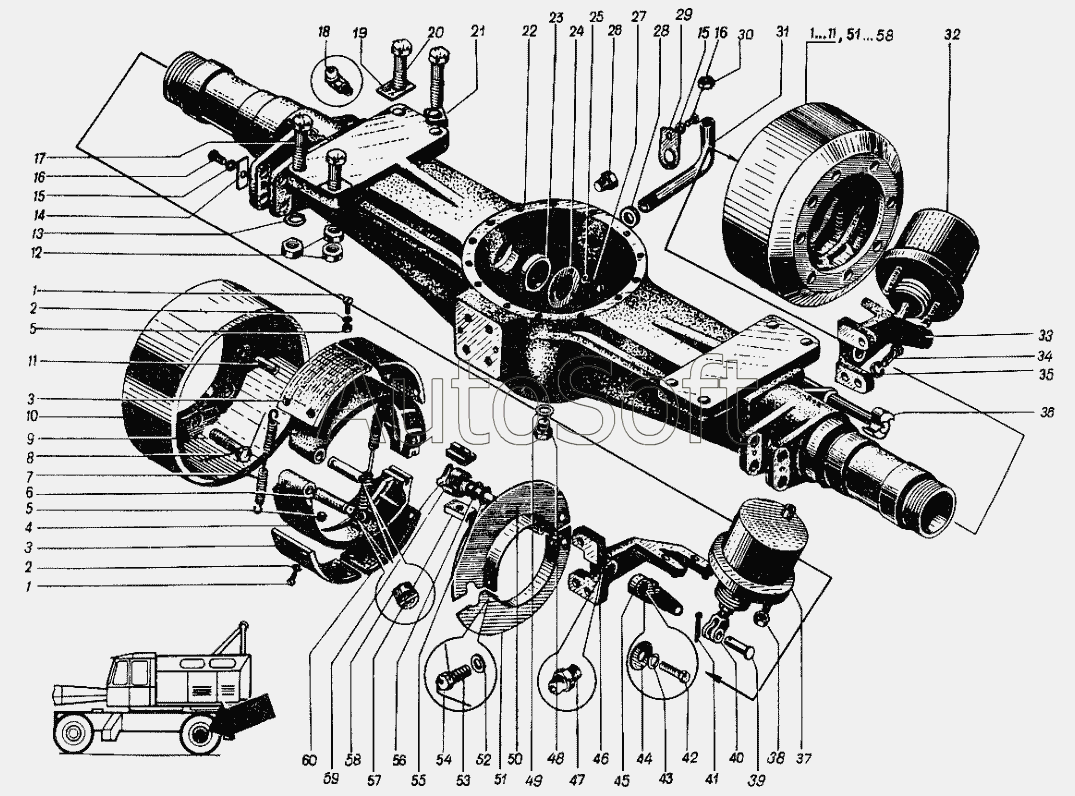

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Мост задний 4361А.02
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
51
52
53
54
55
56
57
58
58
59
60
16
16
2
2
3
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
15
1
1
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Винт М10х35 | |
| 2 | 2***2 | Шайба 10 | |
| 3 | 2***А | Накладка | |
| 4 | 2***Б | Колодка | |
| 5 | 2***9 | Гайка М10 | |
| 6 | 2***2 | Ось колодки | |
| 7 | 2***4 | Пружина | |
| 8 | Н***5 | Проволока 2,0 | |
| 9 | 0***8 | Болт М20х50 | |
| 10 | 0***2 | Барабан | |
| 11 | 1***5 | Штифт 16m6х40 | |
| 12 | 0***5 | Гайка М30 | |
| 13 | Н***Г | Шайба 30 | |
| 14 | 0***3 | Планка | |
| 15 | Н***Г | Шайба 8 | |
| 16 | 0***8 | Болт М8х16 | |
| 17 | 0***8 | Болт М30х120 | |
| 18 | 2***2 | Масленка | |
| 19 | 1***8 | Прокладка | |
| 20 | 0***8 | Болт М30х110 | |
| 21 | 0***2 | Шайба | |
| 22 | 0***0 | Картер | |
| 23 | 2***А | Сальник | |
| 24 | 0***5 | Крышка | |
| 25 | Н***Г | Шайба 5 | |
| 26 | 0***6 | Пробка | |
| 27 | 0***8 | Винт М5х12 | |
| 28 | 3***5 | Контргайка 0-20 | |
| 29 | 1***3 | Платик | |
| 30 | 2***6 | Заглушка | |
| 31 | 0***7 | Труба | |
| 32 | 2***Б | Цилиндр тормозной | |
| 33 | 0***4 | Кронштейн левый | |
| 34 | 0***8 | Болт М16х40 | |
| 35 | Н***Г | Шайба 16 | |
| 36 | 2***А | Кулак левый | |
| 37 | 2***Б | Цилиндр тормозной | |
| 38 | 0***5 | Гайка М16 | |
| 39 | 2***6 | Валик | |
| 40 | 2***В | Вилка | |
| 41 | Н***8 | Шплинт 4x28 | |
| 42 | 0***8 | Болт М10х16 | |
| 43 | Ш***0 | Шайба 10 | |
| 44 | 2***5 | Шайба | |
| 45 | 5***6 | Рычаг | |
| 46 | 0***5 | Кронштейн правый | |
| 47 | 1***3 | Масленка | |
| 48 | 0***3 | Пробка | |
| 49 | 0***6 | Шайба | |
| 50 | 0***4 | Крышка | |
| 51 | 0***7 | Крышка | |
| 52 | 1***2 | Шайба 6х1,5 | |
| 53 | 0***8 | Болт 3М6х16 | |
| 54 | Н***6 | Проволока 1,6 (L=830мм) | |
| 55 | 0***5 | Прокладка | |
| 56 | 0***6 | Прокладка | |
| 57 | 2***1 | Сухарь | |
| 58 | 2***5 | Пробка | |
| 59 | 2***А | Кулак правый | |
| 60 | 2***9 | Винт М8х30 |
