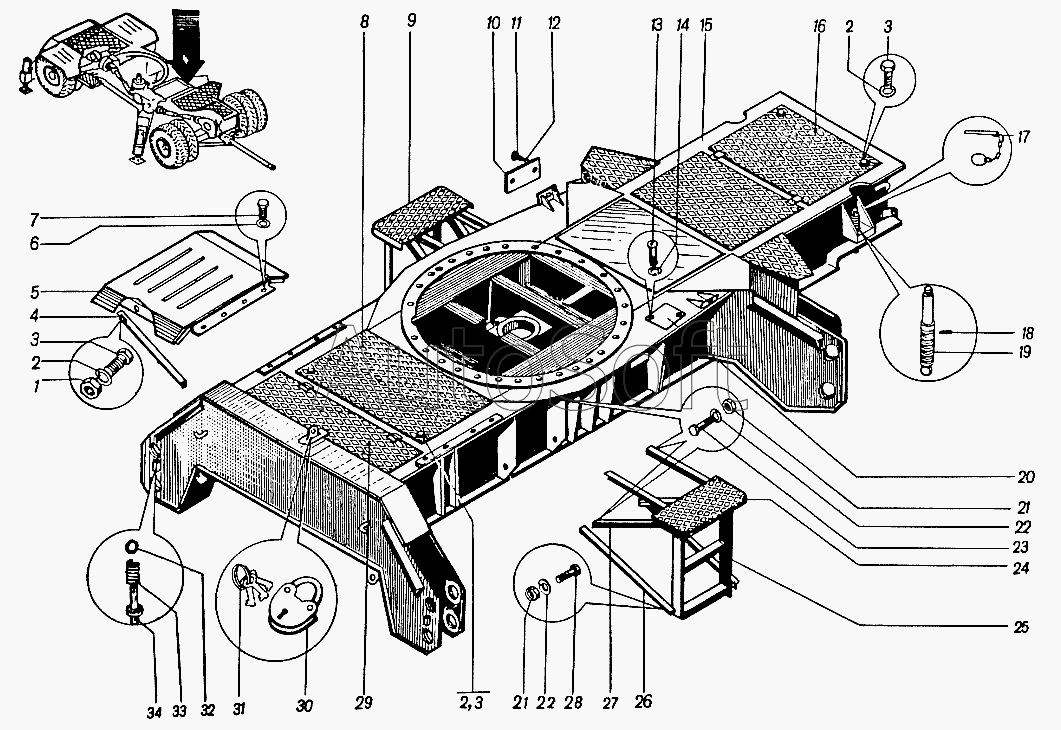

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Рама нижняя 4361А.07
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Гайка М10 | |
| 2 | Н***Г | Шайба 10 | |
| 3 | 0***8 | Болт М10х25 | |
| 4 | 0***3 | Раскос | |
| 5 | 0***0 | Крыло заднее | |
| 6 | Н***Г | Шайба 8 | |
| 7 | 0***8 | Болт М8х16 | |
| 8 | 0***9 | Настил | |
| 9 | 0***0 | Площадка | |
| 10 | 0***9 | Лист | |
| 11 | 0***8 | Винт М6х12 | |
| 12 | Н***Г | Шайба 6 | |
| 13 | 0***8 | Винт М5х12 | |
| 14 | Н***Г | Шайба 5 | |
| 15 | 0***0 | Рама | |
| 16 | 0***6 | Настил | |
| 17 | 0***0 | Стопор | |
| 18 | 0***2 | Винт М8х30 | |
| 19 | 0***6 | Винт | |
| 20 | 4***5 | Крышка | |
| 21 | 0***5 | Гайка М12 | |
| 22 | Н***Г | Шайба 12 | |
| 23 | 0***8 | Болт М12х40 | |
| 24 | 0***0 | Площадка | |
| 25 | 0***0 | Лестница | |
| 26 | 0***7 | Раскос | |
| 27 | 0***8 | Раскос | |
| 28 | 0***8 | Болт М12х30 | |
| 29 | 0***0 | Крышка | |
| 30 | Н***0 | Замок | |
| 31 | Н***1 | Ключ | |
| 32 | 0***1 | Кольцо | |
| 33 | 0***3 | Пружина | |
| 34 | 0***2 | Стержень |
