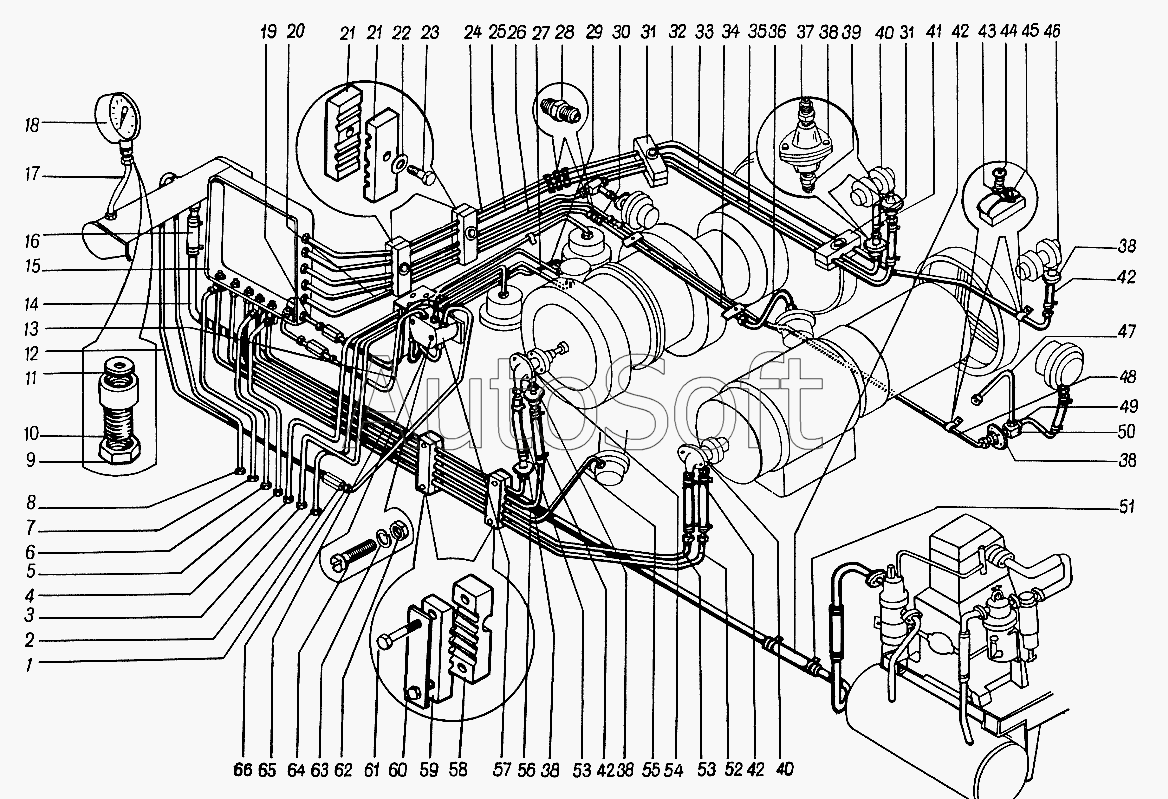

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Пневматическое оборудование поворотной части 4361А.23
42
42
42
42
50
49
48
47
46
45
44
43
51
41
40
40
39
38
38
38
38
38
37
36
35
34
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Клапан | |
| 2 | 2***0 | Труба | |
| 3 | 2***0 | Труба | |
| 4 | 2***0 | Труба | |
| 5 | 2***0 | Труба | |
| 6 | 2***0 | Труба | |
| 7 | 2***0 | Труба | |
| 8 | 2***0 | Труба | |
| 9 | 0***4 | Гайка М18х1,5 | |
| 10 | 1***1 | Штуцер | |
| 11 | 1***6 | Шайба | |
| 12 | 2***0 | Труба | |
| 13 | 2***0 | Труба | |
| 14 | 2***0 | Труба | |
| 15 | 4***А | Пост управления | |
| 16 | 2***6 | Рукав | |
| 17 | 2***0 | Труба | |
| 18 | Н***7 | Манометр 1 | |
| 19 | 2***0 | Труба | |
| 20 | 2***0 | Труба | |
| 21 | 2***2 | Колодка | |
| 22 | 1***2 | Шайба 8х1,5 | |
| 23 | 0***8 | Болт М8х40 | |
| 24 | 2***0 | Труба | |
| 25 | 2***0 | Труба | |
| 26 | 2***0 | Труба | |
| 27 | 2***0 | Труба | |
| 28 | 5***1 | Штуцер | |
| 29 | 2***0 | Труба | |
| 30 | 2***0 | Труба | |
| 31 | 2***3 | Колодка | |
| 32 | 2***0 | Труба | |
| 33 | 2***0 | Труба | |
| 34 | 2***0 | Труба | |
| 35 | 2***0 | Труба | |
| 36 | 2***0 | Шланг | |
| 37 | 2***3 | Штуцер | |
| 38 | 2***0 | Клапан | |
| 39 | 2***4 | Штуцер | |
| 40 | 2***0 | Вращающееся соединение | |
| 41 | 2***0 | Шланг | |
| 42 | 2***5 | Рукав | |
| 43 | Н***Г | Шайба 6 | |
| 44 | 0***8 | Винт М6х12 | |
| 45 | 2***7 | Скоба | |
| 46 | 2***0 | Вращающееся соединение | |
| 47 | 2***0 | Труба | |
| 48 | 2***0 | Труба | |
| 49 | 2***0 | Труба | |
| 50 | 5***2 | Тройник | |
| 51 | 1***0 | Хомут | |
| 52 | 2***0 | Труба | |
| 53 | 2***0 | Труба | |
| 54 | 2***0 | Вращающееся соединение | |
| 55 | 2***0 | Труба | |
| 56 | 2***0 | Труба | |
| 57 | В***М | Кран | |
| 58 | 2***8 | Колодка | |
| 59 | 2***9 | Колодка | |
| 60 | 2***1 | Накладка | |
| 61 | 0***8 | Болт М10х55 | |
| 62 | 0***5 | Гайка М10 | |
| 63 | Н***Г | Шайба 10 | |
| 64 | 0***8 | Винт М10х55 | |
| 65 | 2***0 | Труба | |
| 66 | 2***0 | Труба |
