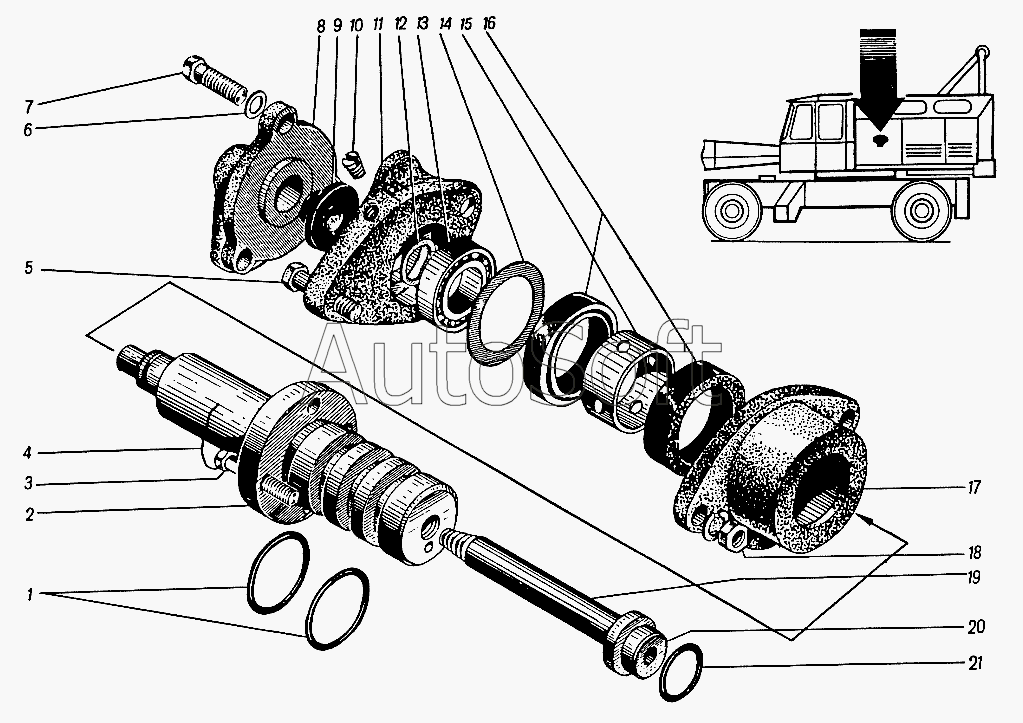

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Пневматическое оборудование поворотной части 4361А.23. Вращающееся соединение на два направления 4361А.23-120
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
4361А.23-120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.23-120 | 4***0 | Вращающееся соединение на два направления | |
| 1 | 0***2 | Кольцо | |
| 2 | 2***8 | Цапфа | |
| 3 | 0***8 | Болт 3М8х30 | |
| 4 | Н***4 | Проволока 1,0 | |
| 5 | 0***8 | Болт М10х25 | |
| 6 | Н***Г | Шайба 8 | |
| 7 | 0***6 | Болт М8х20 | |
| 8 | 2***1 | Фланец | |
| 9 | 2***0 | Воротник | |
| 10 | 1***7 | Пробка | |
| 11 | 2***1 | Корпус | |
| 12 | Б***0 | Кольцо | |
| 13 | 2***4 | Подшипник | |
| 14 | 2***9 | Шайба | |
| 15 | 2***8 | Кольцо | |
| 16 | 2***5 | Манжета 60x40 | |
| 17 | 2***1 | Муфта | |
| 18 | 0***5 | Гайка М10 | |
| 19 | Н***Г | Шайба 10 | |
| 20 | 2***5 | Цапфа | |
| 21 | 0***2 | Кольцо |
