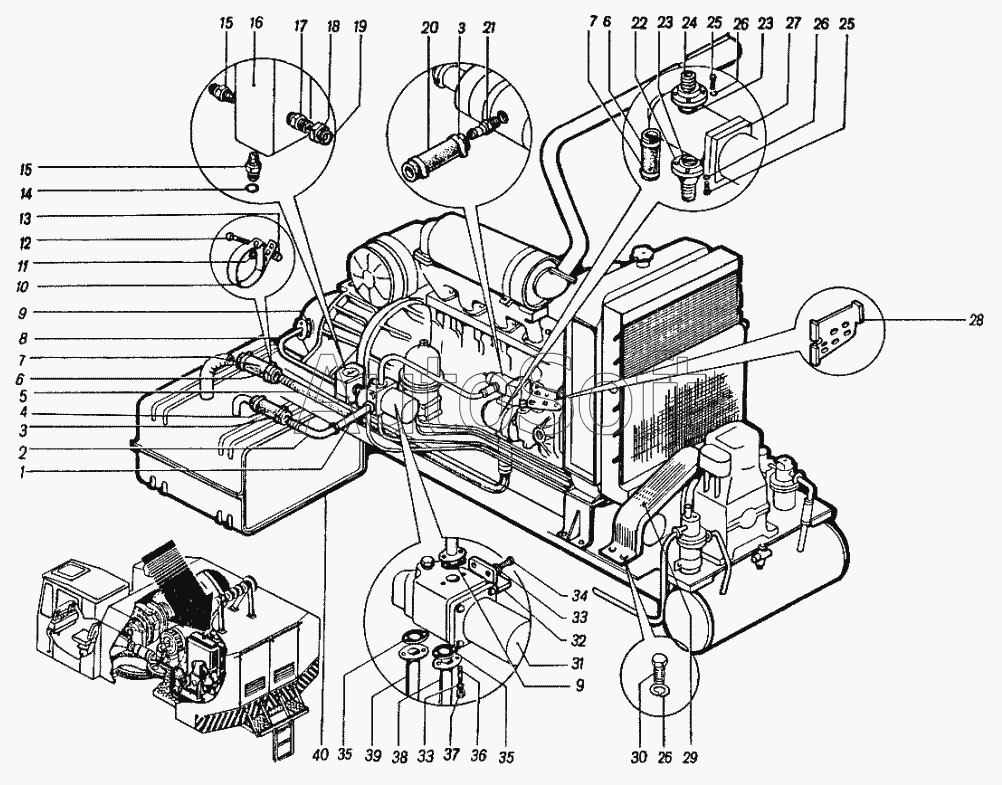

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Силовая установка 4361А.17
1
2
3
3
4
5
6
6
7
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
25
26
26
26
27
28
29
30
31
32
33
33
34
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Труба | |
| 2 | 1***0 | Труба | |
| 3 | 1***0 | Хомут | |
| 4 | 1***9 | Рукав 40У25-13 | |
| 5 | 1***2 | Труба | |
| 6 | 1***0 | Хомут | |
| 7 | 1***7 | Рукав | |
| 8 | 1***0 | Труба | |
| 9 | 1***1 | Прокладка | |
| 10 | 1***4 | Хомут | |
| 11 | 1***2 | Шайба 6х1,5 | |
| 12 | 0***8 | Болт М6х35 | |
| 13 | 2***2 | Гайка | |
| 14 | 1***8 | Шайба | |
| 15 | 1***9 | Штуцер | |
| 16 | У***Г | Золотник | |
| 17 | 1***3 | Штуцер | |
| 18 | 1***7 | Гайка | |
| 19 | 0***2 | Кольцо | |
| 20 | 1***8 | Рукав | |
| 21 | 1***2 | Штуцер | |
| 22 | 1***4 | Патрубок | |
| 23 | 0***2 | Кольцо | |
| 24 | 1***4 | Штуцер | |
| 25 | 0***8 | Болт М8х25 | |
| 26 | Н***Г | Шайба 8 | |
| 27 | Н***Л | Насос | |
| 28 | 1***4 | Кронштейн | |
| 29 | 1***2 | Кожух | |
| 30 | 0***8 | Болт М8х14 | |
| 31 | 1***0 | Фильтр | |
| 32 | 1***0 | Кронштейн | |
| 33 | Н***Г | Шайба 10 | |
| 34 | 0***8 | Болт М10х30 | |
| 35 | 1***4 | Прокладка | |
| 36 | 1***5 | Шпилька | |
| 37 | 0***5 | Гайка М10 | |
| 38 | 1***0 | Труба | |
| 39 | 1***0 | Труба | |
| 40 | 1***0 | Установка бака |
