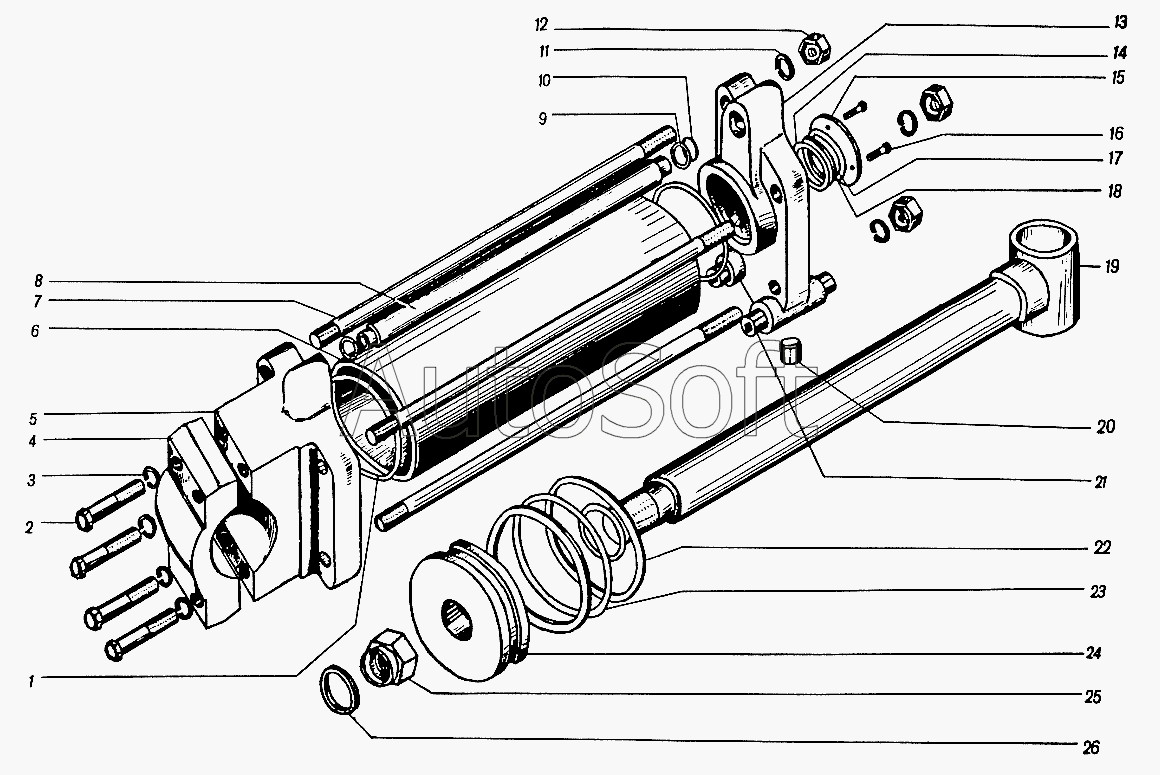

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Силовой гидравлический цилиндр Ц110-1414001Г
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ц***5 | Кольцо | |
| 2 | 0***8 | Болт М16х65 | |
| 3 | Н***Г | Шайба 16 | |
| 4 | Ц***А | Бугель | |
| 5 | Ц***А | Крышка, задняя | |
| 6 | Ц***2 | Корпус | |
| 7 | Ц***А | Шпилька | |
| 8 | Ц***А | Маслопровод | |
| 9 | Ц***6 | Кольцо | |
| 10 | Ц***7 | Шайба | |
| 11 | Н***Г | Шайба 18 | |
| 12 | 0***5 | Гайка М18 | |
| 13 | Ц***Г | Крышка передняя | |
| 14 | Ц***4 | Кольцо | |
| 15 | Ц***А | Крышка | |
| 16 | 0***8 | Болт М6х14 | |
| 17 | Ц***6 | Чистик | |
| 18 | Ц***8 | Прокладка | |
| 19 | Ц***А | Шток | |
| 20 | Ц***6 | Заглушка | |
| 21 | Ц***7 | Заглушка | |
| 22 | Ц***2 | Прокладка | |
| 23 | Ц***3 | Кольцо | |
| 24 | Ц***В | Поршень | |
| 25 | Ц***5 | Гайка | |
| 26 | Ц***0 | Кольцо |
