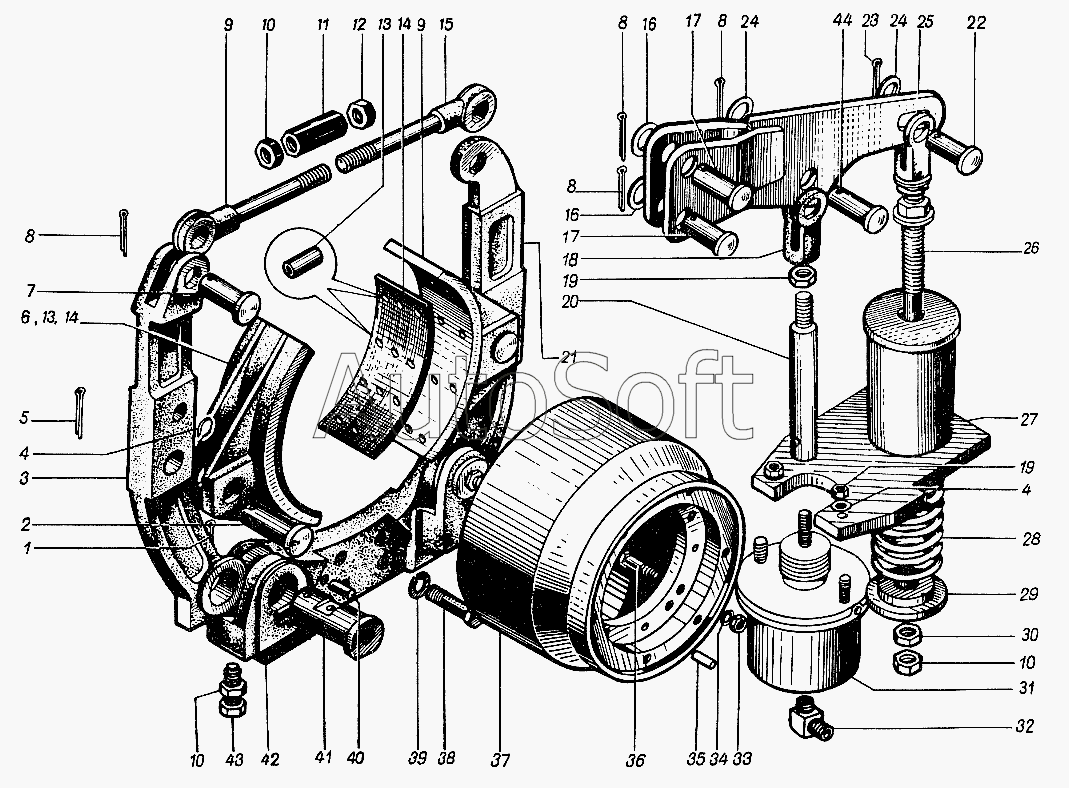

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Тормоз стояночный 4361А.05
34
24
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
3
4
4
5
6
7
8
8
8
8
9
9
10
10
10
11
1
13
13
14
14
15
16
16
17
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***0 | Шплинт 10x80 | |
| 2 | 0***9 | Ось | |
| 3 | 0***1 | Рычаг | |
| 4 | Н***Г | Шайба 16 | |
| 5 | Н***0 | Шплинт 6,3x50 | |
| 6 | 0***5 | Колодка | |
| 7 | 0***8 | Ось | |
| 8 | H***0 | Шплинт 6,3x40 | |
| 9 | 0***3 | Тяга | |
| 10 | 0***5 | Гайка М20 | |
| 11 | 0***4 | Муфта | |
| 12 | 0***А | Гайка М20 LН | |
| 13 | Н***8 | Заклепка 12x18 | |
| 14 | 0***6 | Пластина | |
| 15 | 0***5 | Тяга | |
| 16 | 1***2 | Шайба 24 | |
| 17 | 2***7 | Валик | |
| 18 | 2***В | Вилка | |
| 19 | 0***5 | Гайка М12х1,25 | |
| 20 | 0***9 | Шток | |
| 21 | 0***6 | Рычаг | |
| 22 | 2***9 | Палец | |
| 23 | Н***2 | Шплинт 5x32 | |
| 24 | 1***2 | Шайба 16x3 | |
| 25 | 0***0 | Рычаг | |
| 26 | 0***0 | Тяга | |
| 27 | 0***0 | Кронштейн | |
| 28 | 0***8 | Пружина | |
| 29 | 0***9 | Шайба | |
| 30 | 0***5 | Гайка М20 | |
| 31 | 2***Б | Цилиндр тормозной | |
| 32 | 0***3 | Угольник | |
| 33 | 0***5 | Гайка М10 | |
| 34 | Н***Г | Шайба 10 | |
| 35 | 2***5 | Штифт | |
| 36 | 0***8 | Болт М10х45 | |
| 37 | 0***7 | Шкив | |
| 38 | 0***8 | Болт М20х70 | |
| 39 | Н***Г | Шайба 20 | |
| 40 | 1***5 | Штифт 20m6х50 | |
| 41 | 0***1 | Ось | |
| 42 | 0***1 | Кронштейн | |
| 43 | 0***2 | Винт М20х60 | |
| 44 | 0***1 | Ось |
