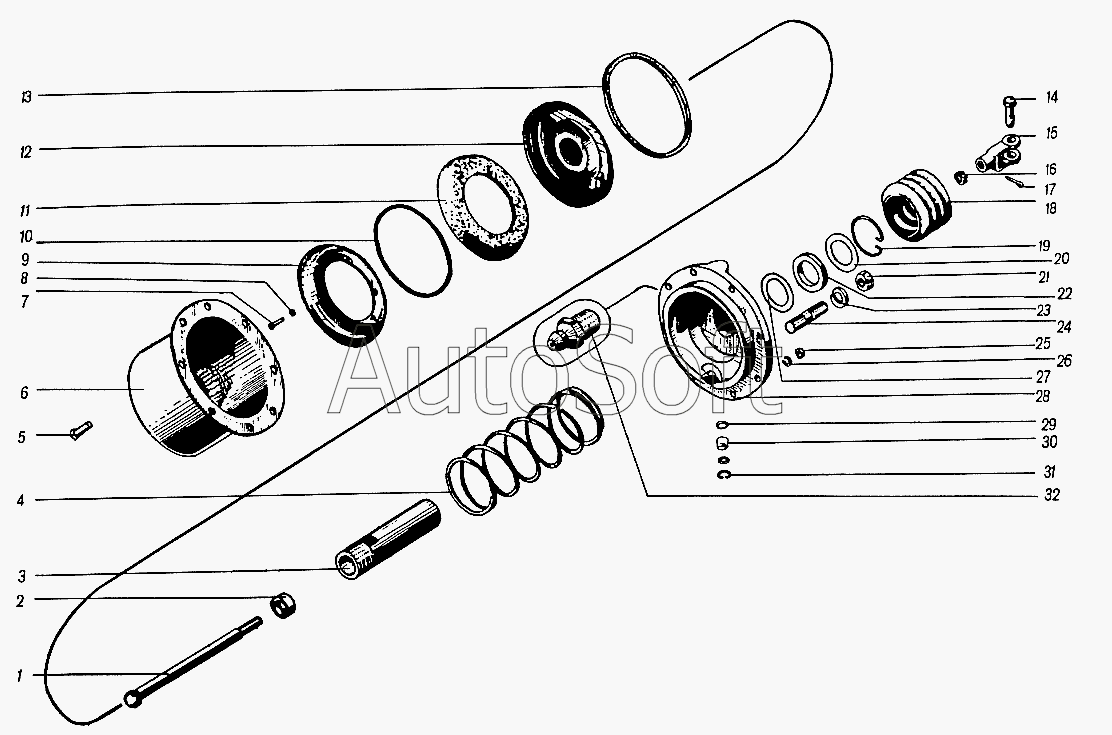

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Цилиндр тормозной 214-3519111Б
26
18
19
20
21
22
23
24
25
17
27
28
28
29
30
31
32
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***Б | Шток поршня | |
| 2 | 2***Б | Шайба | |
| 3 | 2***Б | Направляющая поршня | |
| 4 | 2***А | Пружина | |
| 5 | 0***8 | Болт М8х25 | |
| 6 | 2***Б | Корпус | |
| 7 | 0***8 | Болт М6х14 | |
| 8 | Н***Г | Шайба 6 | |
| 9 | 2***2 | Шайба | |
| 10 | 2***3 | Пружина | |
| 11 | 2***Б | Манжета | |
| 12 | 2***5 | Поршень | |
| 13 | 2***Б | Направляющая поршня | |
| 14 | 2***9 | Палец | |
| 15 | 2***В | Вилка | |
| 16 | 2***9 | Гайка М12х1,25 | |
| 17 | 2***9 | Шплинт 3,2x20 | |
| 18 | 2***Б | Муфта | |
| 19 | 2***6 | Опора | |
| 20 | 2***6 | Шайба | |
| 21 | 0***5 | Гайка М16х1,5 | |
| 22 | 2***5 | Набивка сальника | |
| 23 | Н***Г | Шайба 16 | |
| 24 | 3***9 | Шпилька | |
| 25 | 2***9 | Гайка М8 | |
| 26 | Н***Г | Шайба 8 | |
| 27 | 2***4 | Шайба | |
| 28 | 2***Г | Крышка корпуса правая | |
| 28 | 2***Г | Крышка корпуса левая | |
| 29 | 2***А | Фильтр | |
| 30 | 2***0 | Набивка | |
| 31 | 2***А | Кольцо | |
| 32 | 2***8 | Масленка |
