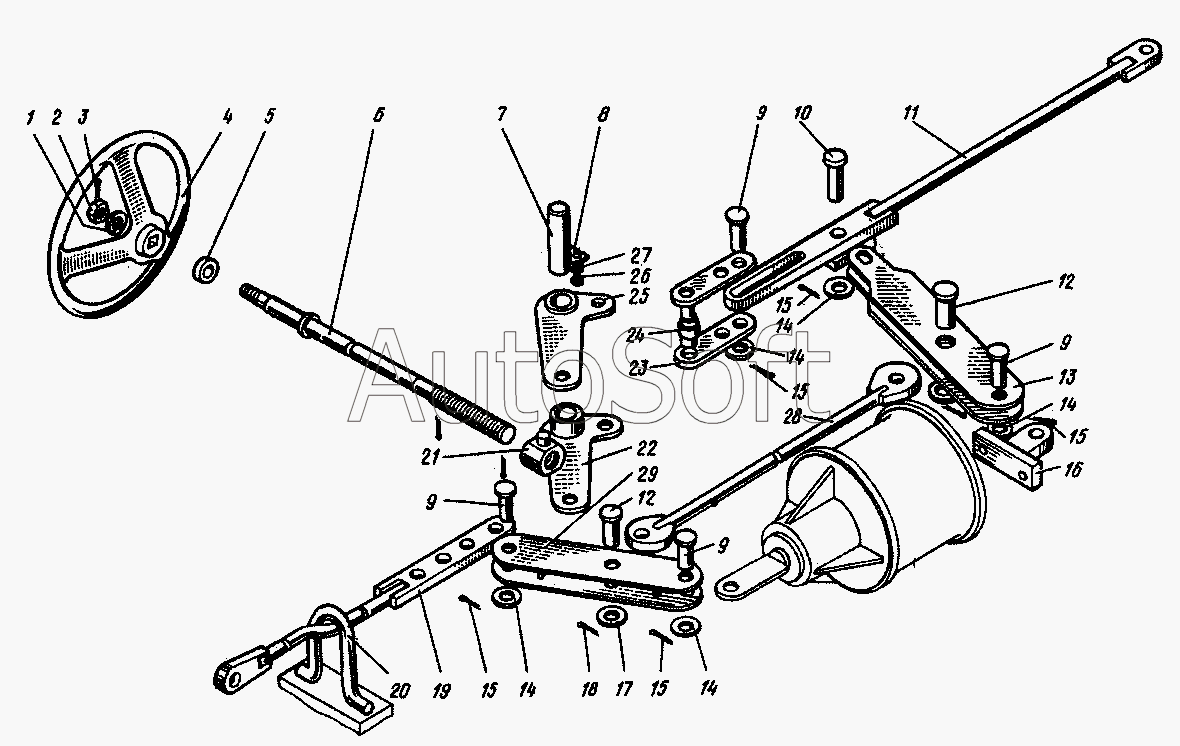

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Передача тормозная рычажная. (23-01050, 24-01050)
1
2
3
4
5
6
6
7
8
9
9
9
9
10
11
12
12
13
14
14
14
14
14
15
15
15
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шайба 12 | |
| 2 | 5***5 | Гайка М8 | |
| 3 | 3***7 | Шплинт 3,2х32 | |
| 4 | У***А | Штурвал | |
| 5 | 2***8 | Втулка | |
| 6 | 4***5 | Винт | |
| 6 | 5***3 | Винт | |
| 7 | 4***А | Ось | |
| 8 | 6***9 | Оседержатель | |
| 9 | 6***4 | Валик 30Х5х70/63 | |
| 10 | 6***4 | Валик 30Х5х70/63 | |
| 11 | 4***0 | Тяга | |
| 12 | 6***4 | Валик 30Х5х70/63 | |
| 13 | 2***9 | Рычаг | |
| 14 | 1***1 | Шайба 12 | |
| 15 | 3***7 | Шплинт 3,2х32 | |
| 16 | 4***6 | Кронштейн | |
| 17 | 1***1 | Шайба 12 | |
| 18 | 3***7 | Шплинт 3,2х32 | |
| 19 | 4***3 | Тяга | |
| 19 | 5***Б | Тяга | |
| 20 | 4***4 | Скоба предохранительная | |
| 21 | 4***6 | Гайка | |
| 22 | 4***А | Рычаг нижний | |
| 23 | 4***1 | Планка | |
| 24 | 4***9 | Ось | |
| 25 | 4***5 | Рычаг верхний | |
| 26 | 7***8 | Болт М12х25 | |
| 27 | 6***2 | Шайба 12.65Г | |
| 28 | 4***2 | Тяга | |
| 28 | 5***7 | Тяга | |
| 29 | 4***4 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
