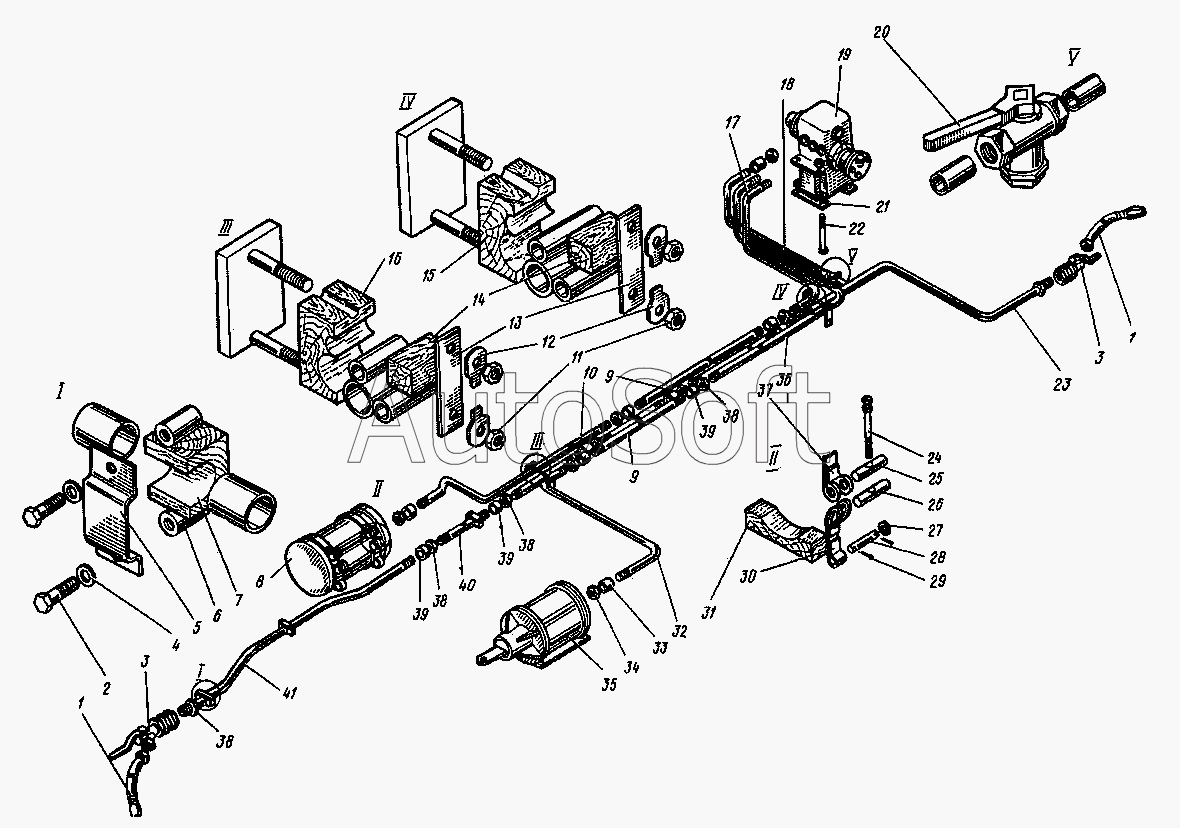

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Оборудование тормозное пневматическое. (23-01060, 24-01060)
1
1
2
3
3
4
5
6
6
7
7
8
9
9
10
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
37
38
38
38
38
39
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Рукав Р17 | |
| 2 | 7***8 | Болт М12х25 | |
| 3 | 2***5 | Кран концевой 190-00-А | |
| 4 | 6***2 | Шайба 12.65Г | |
| 5 | 5***5 | Хомут | |
| 6 | 2***9 | Бобышка | |
| 6 | 2***8 | Бобышка | |
| 7 | 2***1 | Прокладка | |
| 7 | 2***1 | Прокладка | |
| 8 | 1***1 | Резервуар Р7-38 | |
| 9 | 2***0 | Труба | |
| 10 | 2***3 | Труба | |
| 10 | 2***2 | Труба | |
| 11 | 5***5 | Гайка М8 | |
| 12 | 3***3 | Шайба стопорная 13 | |
| 13 | 2***9 | Планка | |
| 14 | 2***0 | Бобышка | |
| 15 | 2***3 | Прокладка | |
| 15 | 2***3 | Прокладка | |
| 16 | 2***2 | Прокладка | |
| 16 | 2***2 | Прокладка | |
| 17 | 2***5 | Труба | |
| 18 | 2***7 | Труба | |
| 19 | 2***8 | Воздухораспределитель № 270-005-1 | |
| 20 | 2***2 | Кран 1-3 | |
| 21 | 4***4 | Прокладка | |
| 22 | 7***8 | Болт М12х25 | |
| 23 | 2***8 | Труба | |
| 24 | 4***0 | Болт стяжной | |
| 25 | 8***0 | Валик | |
| 26 | 7***9 | Гайка сцепления | |
| 27 | 1***1 | Шайба 12 | |
| 28 | 4***7 | Ось петли | |
| 29 | 3***7 | Шплинт 3,2х32 | |
| 30 | 4***6 | Лента | |
| 31 | 3***8 | Прокладка | |
| 31 | 4***5 | Подушка | |
| 32 | 2***4 | Труба | |
| 32 | 2***3 | Труба | |
| 33 | 8***6 | Муфта короткая 25 ст. | |
| 34 | 8***8 | Контргайка 20 | |
| 35 | 3***6 | Тормозной цилиндр 10". Условный № 508Б | |
| 36 | 2***6 | Труба | |
| 37 | 3***9 | Хомут | |
| 37 | 4***4 | Лента | |
| 38 | 8***8 | Контргайка 20 | |
| 39 | 8***6 | Муфта короткая 25 ст. | |
| 40 | 2***2 | Труба | |
| 41 | 2***1 | Труба |
