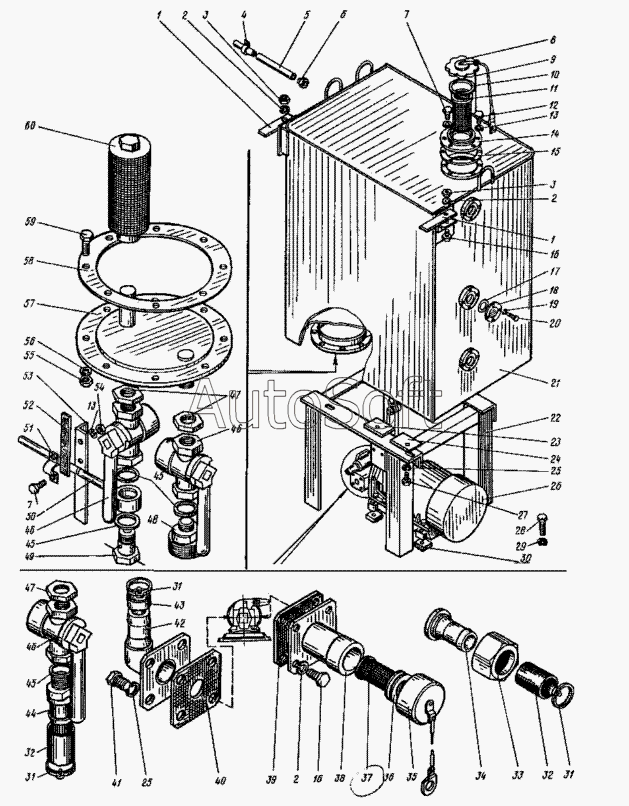

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Система питания. (23-05040)
46
46
46
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
31
31
31
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
16
2
2
2
3
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
1
1
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Планка | |
| 2 | 6***2 | Шайба 12.65Г | |
| 3 | 5***5 | Гайка М8 | |
| 4 | 4***0 | Скоба | |
| 5 | 2***0 | Труба | |
| 6 | 2***4 | Гайка | |
| 7 | 7***8 | Болт М12х25 | |
| 8 | 2***А | Крышка | |
| 9 | 2***5 | Растяжка 0,4 L=300 мм | |
| 10 | 4***1 | Прокладка | |
| 11 | 4***4 | Фильтр | |
| 12 | 7***8 | Болт М12х25 | |
| 13 | 6***2 | Шайба 12.65Г | |
| 14 | У***А | Горловина | |
| 15 | 4***0 | Прокладка | |
| 16 | 7***8 | Болт М12х25 | |
| 17 | 9***3 | Кольцо H1-60х50 | |
| 18 | 1***6 | Корпус II-50/I | |
| 19 | 6***2 | Шайба 12.65Г | |
| 20 | 1***1 | Винт 2М5х20 | |
| 21 | 2***А | Бак топливный | |
| 22 | 2***0 | Подставка | |
| 23 | 4***1 | Прокладка | |
| 24 | 4***3 | Прокладка | |
| 25 | 6***2 | Шайба 12.65Г | |
| 26 | 2***5 | Электронасосный агрегат Ш5-25-3,6/4Б | |
| 27 | 7***8 | Болт М12х25 | |
| 28 | 7***8 | Болт М12х25 | |
| 29 | 6***2 | Шайба 12.65Г | |
| 30 | 2***8 | Платик | |
| 31 | 7***2 | Хомутик 16-48 | |
| 32 | 2***А | Рукав | |
| 33 | 5***6 | Гайка накидная 32х38 | |
| 34 | 2***4 | Штуцер | |
| 35 | 2***3 | Заглушка | |
| 36 | 2***7 | Кольцо | |
| 37 | 2***7 | Фильтр | |
| 38 | 2***2 | Штуцер | |
| 39 | 2***0 | Прокладка | |
| 40 | 2***9 | Прокладка | |
| 41 | 7***8 | Болт М12х25 | |
| 42 | 2***3 | Угольник | |
| 43 | 2***6 | Рукав | |
| 44 | 2***6 | Штуцер | |
| 45 | 4***А | Прокладка | |
| 46 | 2***8 | Кран 1-3/4 | |
| 47 | 6***4 | Контргайка | |
| 48 | 2***9 | Штуцер | |
| 49 | 4***9 | Штуцер | |
| 50 | 4***А | Труба | |
| 51 | 6***5 | Скоба 16 | |
| 52 | 2***2 | Лист | |
| 53 | 4***9 | Уголок | |
| 54 | 5***5 | Гайка М8 | |
| 55 | 5***5 | Гайка М8 | |
| 56 | 6***2 | Шайба 12.65Г | |
| 57 | 4***А | Крышка | |
| 58 | 4***6 | Прокладка | |
| 59 | 7***8 | Болт М12х25 | |
| 60 | 4***5 | Фильтр |
