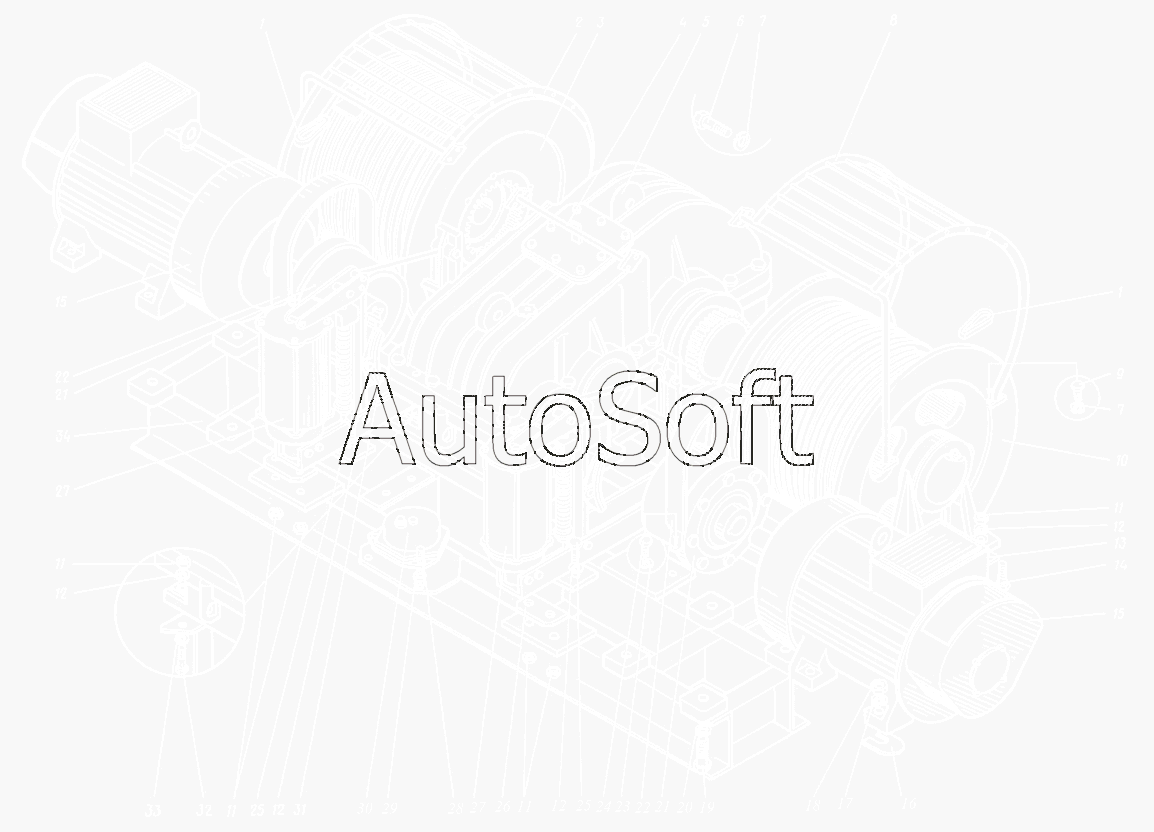

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Грузовая лебедка. (23-06000)
1
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
12
12
12
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Клин | |
| 2 | 2***6 | Ограждение барабана | |
| 3 | 2***1 | Барабан правый | |
| 4 | 4***4 | Распорка | |
| 5 | 2***0 | Редуктор | |
| 6 | 7***8 | Болт М12х25 | |
| 7 | 6***2 | Шайба 12.65Г | |
| 8 | 2***5 | Ограждение барабана | |
| 9 | 7***8 | Болт М12х25 | |
| 10 | 2***2 | Барабан левый | |
| 11 | 5***5 | Гайка М8 | |
| 12 | 6***2 | Шайба 12.65Г | |
| 13 | 4***1 | Прокладка | |
| 14 | 7***5 | Болт М6х30 | |
| 15 | 1***5 | Электродвигатель МТН-412-8 | |
| 16 | 4***1 | Прокладка монтажная | |
| 17 | 6***2 | Шайба 12.65Г | |
| 18 | 5***7 | Гайка М6 | |
| 19 | 7***5 | Болт М6х30 | |
| 20 | 1***6 | Шайба 24 | |
| 21 | 1***0 | Муфта тормозная | |
| 22 | 4***6 | Ограждение муфты | |
| 23 | 6***2 | Шайба 12.65Г | |
| 24 | 7***8 | Болт М12х25 | |
| 25 | 7***5 | Болт М6х30 | |
| 26 | 4***1 | Прокладка к тормозу | |
| 27 | 2***5 | Тормоз колодочный ТКГ-300 | |
| 28 | 1***1 | Шпилька | |
| 29 | 2***9 | Гайка регулировочная | |
| 30 | 2***0 | Сигнализатор угла наклона | |
| 31 | 2***0 | Установка выключателей и прижимных роликов | |
| 32 | 7***5 | Болт М6х30 | |
| 33 | 1***6 | Шайба 24 | |
| 34 | 2***0 | Рама |
