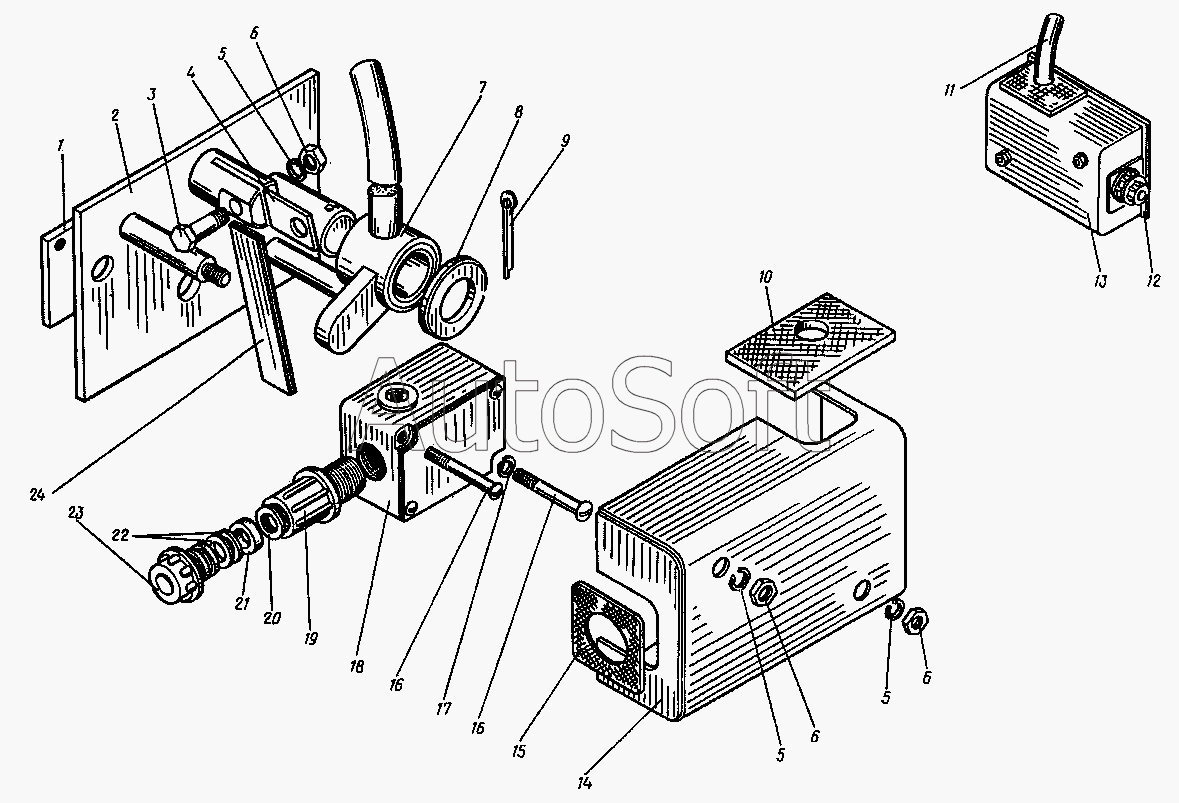

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Левый и правый ограничители сматывания канатов. (17-06072, 17-06073)
1
2
3
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***А | Пластина | |
| 2 | 4***Б | Лист левый | |
| 3 | 7***8 | Болт М12х25 | |
| 4 | 4***4 | Прокладка | |
| 5 | 6***2 | Шайба 12.65Г | |
| 6 | 5***5 | Гайка М8 | |
| 7 | 4***Б | Рычаг левый | |
| 8 | 1***1 | Шайба 12 | |
| 9 | 3***7 | Шплинт 3,2х32 | |
| 10 | 4***2 | Манжета | |
| 11 | 4***Б | Рычаг правый | |
| 12 | 4***Б | Лист правый | |
| 13 | 4***Б | Кожух правый | |
| 14 | 4***Б | Кожух левый | |
| 15 | 4***3 | Манжета боковая | |
| 16 | 1***3 | Винт М4х8 | |
| 17 | 6***2 | Шайба 12.65Г | |
| 18 | 1***7 | Выключатель конечный ВПК 2110 | |
| 19 | 8***1 | Штуцер 15Б | |
| 20 | 2***1 | Шайба | |
| 21 | 4***2 | Кольцо | |
| 22 | 4***3 | Шайба | |
| 23 | 2***9 | Втулка | |
| 24 | 4***1 | Пружина пластинчатая |
