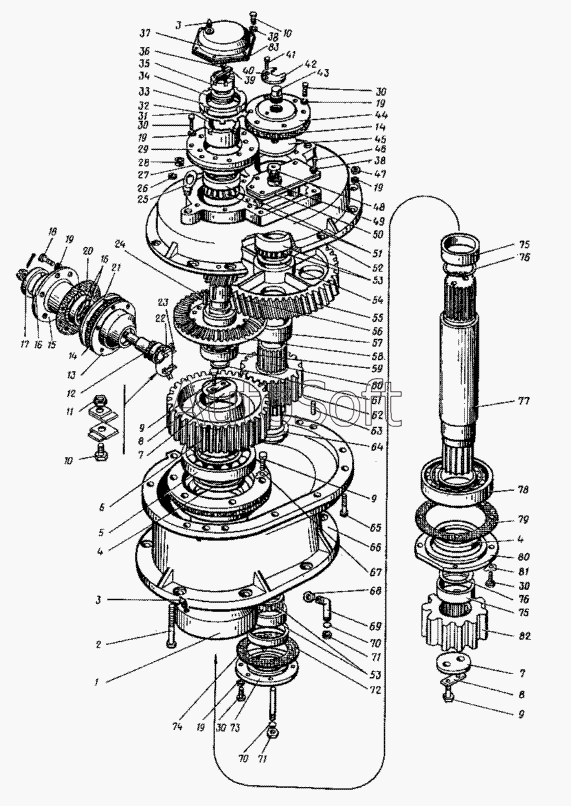

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Редуктор. (23-08020)
1
2
3
3
4
4
5
6
6
7
7
8
8
9
9
9
10
10
11
12
13
14
14
15
16
16
17
18
19
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
70
70
71
71
72
73
74
75
75
76
76
77
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Труба | |
| 2 | 7***8 | Болт М12х25 | |
| 3 | 1***3 | Масленка 1.2Кд.6 | |
| 4 | 8***2 | Манжета I-80х105-1 | |
| 5 | 8***8 | Подшипник 317 | |
| 6 | 4***А | Шестерня | |
| 6 | 5***А | Шестерня | |
| 7 | 2***3 | Планка стопорная Дв=65 | |
| 8 | 2***3 | Планка стопорная Дв=65 | |
| 9 | 7***8 | Болт М12х25 | |
| 10 | 7***8 | Болт М12х25 | |
| 11 | 5***5 | Гайка М8 | |
| 12 | 5***1 | Вал-шестерня (комплект) | |
| 13 | 4***0 | Кольцо монтажное | |
| 14 | 4***4 | Прокладка | |
| 15 | 4***Б | Стакан | |
| 16 | 2***9 | Подшипник 27709 | |
| 17 | 8***2 | Манжета I-80х105-1 | |
| 18 | 7***8 | Болт М12х25 | |
| 19 | 6***2 | Шайба 12.65Г | |
| 20 | 4***3 | Прокладка | |
| 21 | 4***А | Стакан | |
| 22 | 4***А | Крыльчатка | |
| 23 | 4***А | Планка стопорная | |
| 24 | 8***9 | Шпонка 20х12 | |
| 25 | 4***1 | Рым-болт М20 | |
| 26 | 6***2 | Шайба 12.65Г | |
| 27 | 4***8 | Прокладка | |
| 28 | 5***5 | Гайка М8 | |
| 29 | 2***0 | Стакан | |
| 30 | 7***8 | Болт М12х25 | |
| 31 | 2***9 | Гайка | |
| 32 | 2***1 | Шайба стопорная | |
| 33 | 2***А | Контргайка | |
| 34 | 6***4 | Подшипник | |
| 35 | 4***5 | Гайка | |
| 36 | 1***1 | Винт 2М5х20 | |
| 37 | 4***6 | Кожух | |
| 38 | 6***2 | Шайба 12.65Г | |
| 39 | 4***1 | Стопор | |
| 40 | 3***3 | Шайба стопорная II | |
| 41 | 7***8 | Болт М12х25 | |
| 42 | 4***3 | Шайба стопорная | |
| 43 | 4***4 | Винт регулировочный | |
| 44 | 4***2 | Крышка | |
| 45 | 4***А | Шайба упорная | |
| 46 | 7***8 | Болт М12х25 | |
| 47 | 5***5 | Гайка М8 | |
| 48 | 6***2 | Маслоуказатель 410 | |
| 49 | 2***2 | Крышка | |
| 50 | 4***9 | Прокладка | |
| 51 | 3***3 | Подшипник | |
| 52 | 4***2 | Крышка корпуса | |
| 53 | 3***3 | Подшипник | |
| 54 | 4***9 | Шайба распорная | |
| 55 | 4***0 | Шестерня | |
| 56 | 4***3 | Вал-шестерня | |
| 57 | 4***3 | Втулка распорная | |
| 58 | 4***2 | Шестерня | |
| 59 | 8***8 | Подшипник 317 | |
| 60 | 4***1 | Вал | |
| 61 | 1***2 | Кольцо Б90 | |
| 62 | 4***4 | Шестерня | |
| 62 | 5***1 | Шестерня | |
| 63 | 3***8 | Штифт 6Гх30 | |
| 64 | 4***6 | Кольцо распорное | |
| 65 | 7***8 | Болт М12х25 | |
| 66 | 4***1 | Основание корпуса | |
| 67 | 3***3 | Шайба стопорная II | |
| 68 | 8***8 | Контргайка 20 | |
| 69 | 4***8 | Сливная трубка | |
| 70 | 4***9 | Прокладка | |
| 71 | 3***А | Гайка накидная | |
| 72 | 4***7 | Кольцо распорное | |
| 73 | 2***4 | Крышка | |
| 74 | 4***8 | Прокладка | |
| 75 | 4***А | Втулка распорная | |
| 76 | 9***3 | Кольцо H1-60х50 | |
| 77 | 7***0 | Вал | |
| 78 | 5***1 | Подшипник 3524 | |
| 79 | 4***5 | Прокладка | |
| 80 | 4***А | Крышка | |
| 81 | 3***3 | Шайба стопорная II | |
| 82 | 1***2 | Шестерня | |
| 83 | 4***А | Прокладка |
