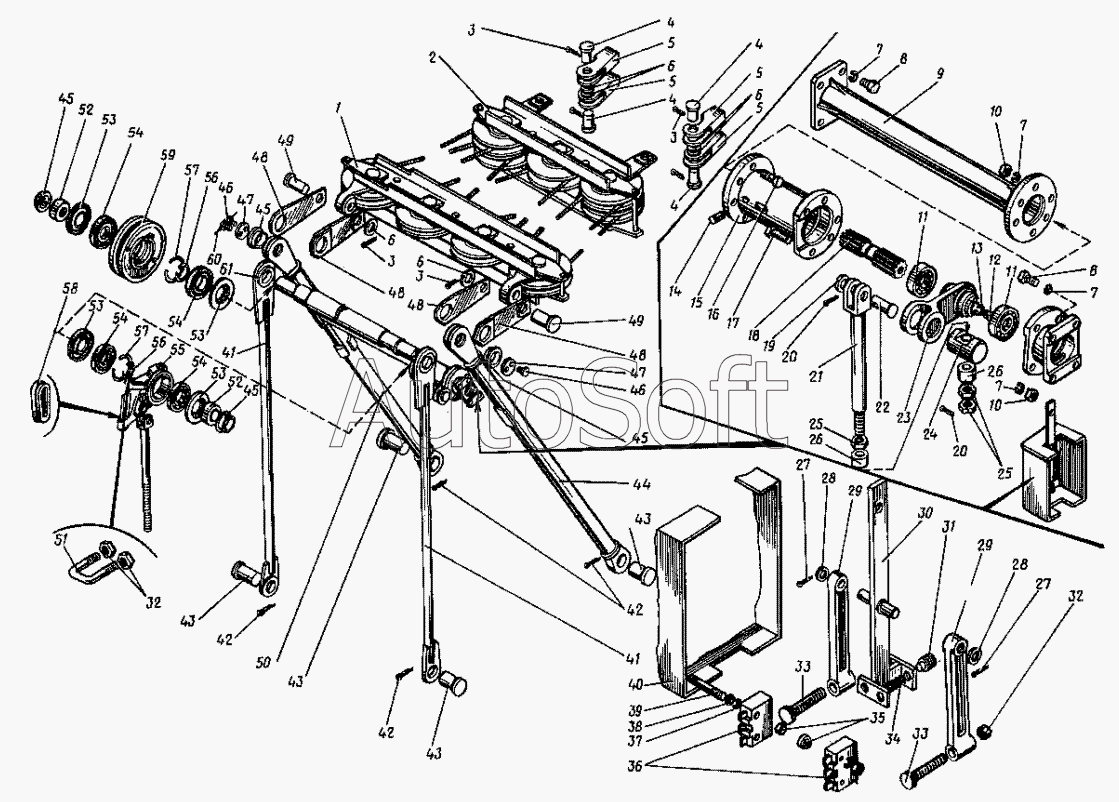

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Портал и ограничитель грузоподъемности. (17-10000Б, 18-10000Б)
1
1
2
2
3
3
3
3
4
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
27
28
28
29
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
41
42
42
42
43
43
43
43
44
44
45
45
45
45
46
46
47
47
48
48
48
48
49
49
50
50
51
52
52
53
53
53
53
54
54
54
54
55
55
56
56
57
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Траверса неподвижная | |
| 1 | 2***0 | Траверса неподвижная | |
| 2 | 2***0 | Траверса подвижная | |
| 2 | 2***0 | Траверса подвижная | |
| 3 | 3***7 | Шплинт 3,2х32 | |
| 4 | 6***4 | Валик 30Х5х70/63 | |
| 4 | 6***4 | Валик 30Х5х70/63 | |
| 5 | 6***7 | Втулка клиновая 26 | |
| 6 | 6***4 | Шайба 40 | |
| 7 | 6***2 | Шайба 12.65Г | |
| 8 | 7***8 | Болт М12х25 | |
| 9 | 2***8 | Распорка | |
| 10 | 5***5 | Гайка М8 | |
| 11 | 8***8 | Подшипник 317 | |
| 12 | 7***8 | Болт М12х25 | |
| 13 | 6***2 | Шайба 12.65Г | |
| 14 | 1***6 | Винт M12х45 | |
| 15 | 4***А | Вал торсионный | |
| 16 | 7***8 | Болт М12х25 | |
| 17 | 7***7 | Болт M16х60 | |
| 18 | 4***А | Вал торсионный | |
| 19 | 1***1 | Шайба 12 | |
| 20 | 3***7 | Шплинт 3,2х32 | |
| 21 | 1***0 | Тяга | |
| 22 | 6***4 | Валик 30Х5х70/63 | |
| 23 | 4***А | Рычаг | |
| 24 | 4***7 | Валик | |
| 25 | 5***5 | Гайка М8 | |
| 26 | 4***1 | Втулка | |
| 27 | 3***7 | Шплинт 3,2х32 | |
| 28 | 1***1 | Шайба 12 | |
| 29 | 4***А | Рычаг | |
| 30 | 4***6 | Рычаг | |
| 31 | 1***5 | Винт | |
| 32 | 5***5 | Гайка М8 | |
| 33 | 4***2 | Упор регулируемый | |
| 34 | 4***4 | Пружина | |
| 35 | 4***Г | Прокладка | |
| 36 | 1***2 | Микропереключатель МП-2102 | |
| 37 | 6***2 | Шайба 12.65Г | |
| 38 | 5***7 | Гайка М6 | |
| 39 | 4***4 | Шпилька | |
| 40 | 1***5 | Кожух | |
| 41 | 4***2 | Раскос | |
| 42 | 3***7 | Шплинт 3,2х32 | |
| 43 | 4***А | Валик | |
| 44 | 2***1 | Подкос | |
| 44 | 2***1 | Подкос | |
| 45 | 4***5 | Втулка | |
| 46 | 7***8 | Болт М12х25 | |
| 47 | 4***4 | Шайба | |
| 48 | 4***3 | Щековина | |
| 49 | 6***4 | Валик 30Х5х70/63 | |
| 50 | 2***7 | Подкос | |
| 50 | 2***7 | Подкос | |
| 51 | 2***8 | Хомутик | |
| 52 | 4***А | Втулка распорная | |
| 53 | Н***6 | Крышка | |
| 54 | 8***8 | Подшипник 317 | |
| 55 | 2***0 | Кулачок | |
| 55 | 2***0 | Кулачок | |
| 56 | Н***6 | Кольцо распорное | |
| 57 | Н***8 | Кольцо пружинное | |
| 58 | 6***6 | Клин 21,5 | |
| 59 | 4***8 | Блок | |
| 60 | 3***2 | Проволока 0,4 L=260 мм | |
| 61 | 4***6 | Ось портала |
