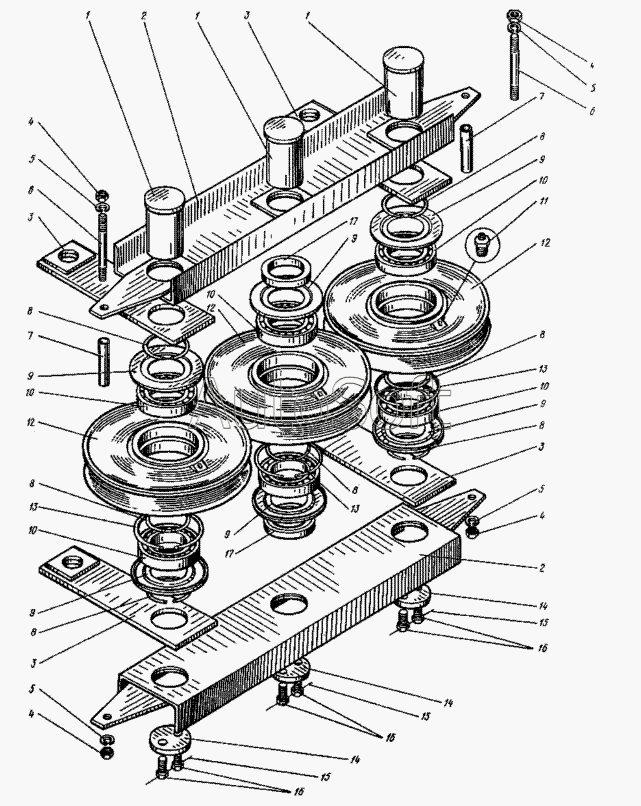

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Траверса подвижная. (24-10040)
1
1
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***А | Ось | |
| 2 | 2***3 | Балка траверсы | |
| 3 | 5***4 | Щековина | |
| 4 | 5***5 | Гайка М8 | |
| 5 | 6***2 | Шайба 12.65Г | |
| 6 | 1***9 | Шпилька AM16х200/44 | |
| 7 | 1***5 | Труба распорная | |
| 8 | Н***6 | Кольцо распорное | |
| 9 | Н***6 | Крышка | |
| 10 | 8***8 | Подшипник 317 | |
| 11 | 1***3 | Масленка 1.2Кд.6 | |
| 12 | 2***0 | Блок | |
| 13 | Н***8 | Кольцо пружинное | |
| 14 | 2***3 | Планка стопорная Дв=65 | |
| 15 | 3***2 | Проволока 0,4 L=260 мм | |
| 16 | 7***8 | Болт М12х25 | |
| 17 | 1***1 | Втулка распорная |
