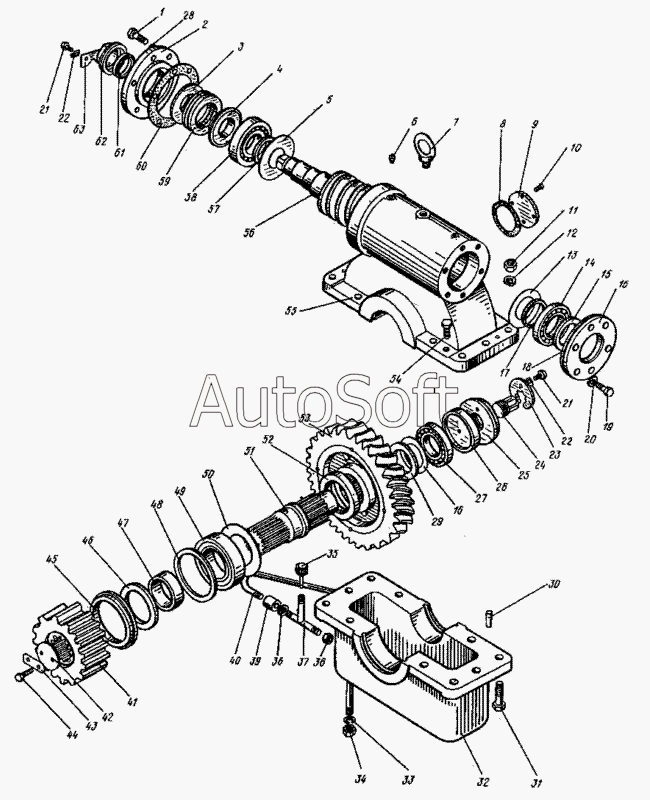

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Редуктор. (23-12020)
49
33
34
35
36
36
37
39
40
41
42
43
44
45
46
47
48
32
50
51
52
53
54
55
56
57
58
59
60
61
62
63
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
1
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Болт М12х25 | |
| 2 | 2***9 | Крышка | |
| 3 | 2***5 | Шайба упорная | |
| 4 | 2***3 | Втулка | |
| 5 | 3***1 | Шайба маслоотражательная | |
| 6 | 1***3 | Масленка 1.2Кд.6 | |
| 7 | 4***6 | Рым-пробка | |
| 8 | 3***А | Прокладка | |
| 9 | 3***А | Крышка | |
| 10 | 1***3 | Винт М4х8 | |
| 11 | 5***5 | Гайка М8 | |
| 12 | 6***2 | Шайба 12.65Г | |
| 13 | 3***4 | Шайба маслоотражательная | |
| 14 | 8***8 | Подшипник 317 | |
| 15 | 8***2 | Манжета I-80х105-1 | |
| 16 | 3***А | Крышка | |
| 17 | 2***0 | Кольцо распорное | |
| 18 | 3***9 | Прокладка | |
| 19 | 7***8 | Болт М12х25 | |
| 20 | 6***2 | Шайба 12.65Г | |
| 21 | 7***8 | Болт М12х25 | |
| 22 | 3***3 | Шайба стопорная II | |
| 23 | 4***3 | Шайба стопорная | |
| 24 | 4***4 | Винт регулировочный | |
| 25 | 4***А | Крышка упорная | |
| 26 | 3***А | Фланец упорный | |
| 27 | 3***3 | Подшипник | |
| 28 | 6***2 | Шайба 12.65Г | |
| 29 | 3***7 | Кольцо распорное | |
| 30 | 3***8 | Штифт 6Гх30 | |
| 31 | 7***8 | Болт М12х25 | |
| 32 | 3***А | Корпус | |
| 33 | 4***8 | Прокладка | |
| 34 | 3***А | Гайка накидная | |
| 35 | 2***3 | Маслоуказатель | |
| 36 | 8***8 | Контргайка 20 | |
| 37 | 2***5 | Тройник | |
| 39 | 8***6 | Муфта короткая 25 ст. | |
| 40 | 2***6 | Труба | |
| 41 | 3***Б | Шестерня | |
| 42 | 2***3 | Планка стопорная Дв=65 | |
| 43 | 2***3 | Планка стопорная Дв=65 | |
| 44 | 7***8 | Болт М12х25 | |
| 45 | 4***1 | Крышка | |
| 46 | 8***2 | Манжета I-80х105-1 | |
| 47 | 3***А | Втулка | |
| 48 | 3***А | Кольцо манжетное | |
| 49 | 3***3 | Подшипник | |
| 50 | 3***А | Шайба маслоотражательная | |
| 51 | 3***В | Вал | |
| 52 | 4***0 | Втулка манжетная | |
| 53 | 3***Б | Колесо червячное | |
| 54 | 4***6 | Винт | |
| 55 | 3***А | Крышка | |
| 56 | 2***7 | Червяк | |
| 57 | 3***А | Кольцо распорное | |
| 58 | 8***8 | Подшипник 317 | |
| 59 | 6***4 | Подшипник | |
| 60 | 3***А | Прокладка | |
| 61 | 8***2 | Манжета I-80х105-1 | |
| 62 | 2***2 | Гайка регулировочная | |
| 63 | 2***4 | Планка стопорная |
