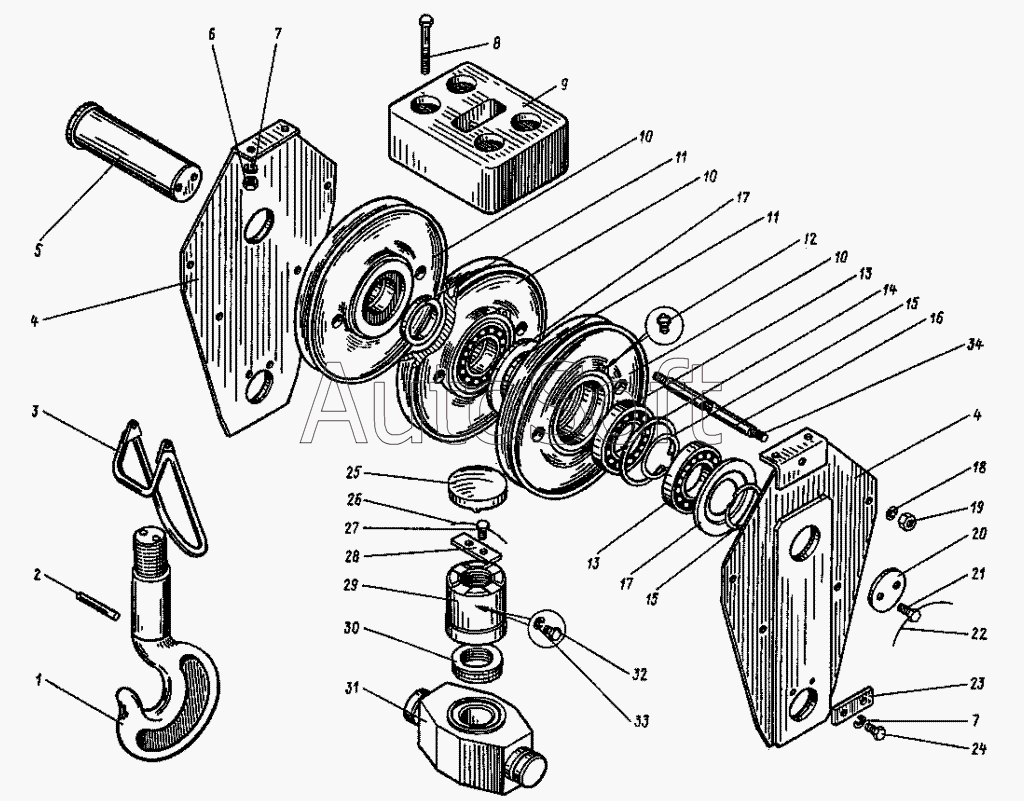

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Обойма крюковая. (24-13000)
1
2
3
4
4
5
6
7
7
8
9
10
10
10
11
11
12
13
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Крюк | |
| 2 | 2***8 | Штифт 12х120 | |
| 3 | 2***3 | Скоба | |
| 4 | 2***8 | Щека обоймы | |
| 5 | 5***А | Ось | |
| 6 | 5***5 | Гайка М8 | |
| 7 | 6***2 | Шайба 12.65Г | |
| 8 | 7***8 | Болт М12х25 | |
| 9 | 2***0 | Груз | |
| 10 | 2***9 | Блок | |
| 11 | 5***5 | Кольцо распорное | |
| 12 | 1***3 | Масленка 1.2Кд.6 | |
| 13 | 8***8 | Подшипник 317 | |
| 14 | Н***8 | Кольцо пружинное | |
| 15 | Н***6 | Кольцо распорное | |
| 16 | 5***1 | Трубка распорная | |
| 17 | Н***6 | Крышка | |
| 18 | 6***2 | Шайба 12.65Г | |
| 19 | 5***5 | Гайка М8 | |
| 20 | 2***3 | Планка стопорная Дв=65 | |
| 21 | 7***8 | Болт М12х25 | |
| 22 | 2***6 | Развязка, проволока 0,4 L=250 мм | |
| 23 | 6***9 | Оседержатель | |
| 24 | 7***8 | Болт М12х25 | |
| 25 | 5***8 | Крышка | |
| 26 | 2***7 | Развязка, проволока 0,4 L=150 мм | |
| 27 | 7***8 | Болт М12х25 | |
| 28 | 5***9 | Планка стопорная | |
| 29 | 2***1 | Гайка специальная | |
| 30 | 6***4 | Подшипник | |
| 31 | 2***3 | Траверса | |
| 32 | 1***3 | Винт М4х8 | |
| 33 | 6***2 | Шайба 12.65Г | |
| 34 | 1***9 | Шпилька AM16х200/44 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
