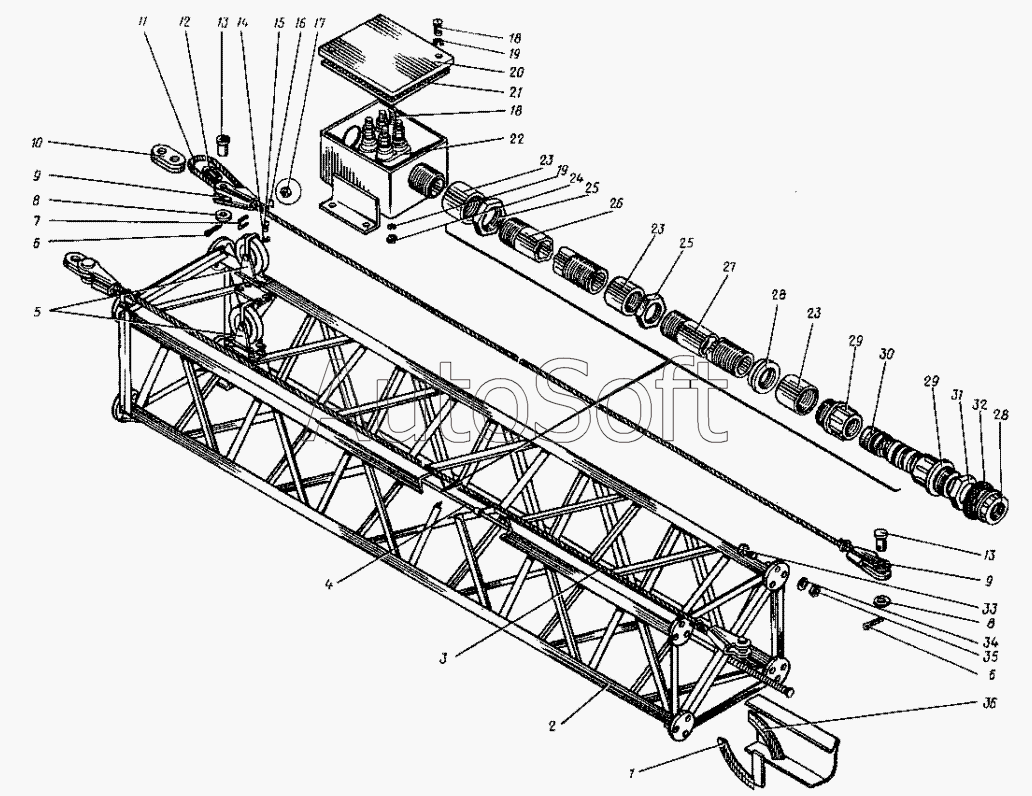

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Оборудование для удлинения стрелы. (23-16000, 24-16000)
1
2
3
4
5
6
6
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
23
23
24
25
25
26
27
28
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Сектор грузоуказателя | |
| 2 | 2***0 | Секция стрелы | |
| 3 | 2***0 | Вставка растяжки | |
| 4 | 2***0 | Электрооборудование стрелы | |
| 5 | 2***0 | Ролик поддерживающий | |
| 6 | 3***7 | Шплинт 3,2х32 | |
| 7 | 4***5 | Хомутик | |
| 8 | 6***4 | Шайба 40 | |
| 9 | 6***7 | Втулка клиновая 26 | |
| 10 | 4***1 | Серьга | |
| 11 | 1***3 | Канат 2-28-170-1 L=10,6 м | |
| 12 | 6***6 | Клин 21,5 | |
| 13 | 6***4 | Валик 30Х5х70/63 | |
| 14 | 6***2 | Шайба 12.65Г | |
| 15 | 7***8 | Болт М12х25 | |
| 16 | 4***4 | Жим | |
| 17 | 5***5 | Гайка М8 | |
| 18 | 1***3 | Винт М4х8 | |
| 19 | 6***2 | Шайба 12.65Г | |
| 20 | 4***9 | Крышка | |
| 21 | 4***0 | Прокладка | |
| 22 | 2***4 | Клемма четырехконтактная | |
| 23 | 8***6 | Муфта короткая 25 ст. | |
| 24 | 5***5 | Гайка М8 | |
| 25 | 8***8 | Контргайка 20 | |
| 26 | 2***2 | Труба | |
| 27 | 2***1 | Труба | |
| 28 | 8***8 | Контргайка 20 | |
| 29 | 8***1 | Штуцер 15Б | |
| 30 | 2***4 | Металлорукав Р3-Ц-Х-25 (40 см.) | |
| 31 | 8***1 | Штуцер 15Б | |
| 32 | 4***А | Прокладка | |
| 33 | 7***8 | Болт М12х25 | |
| 34 | 6***2 | Шайба 12.65Г | |
| 35 | 5***5 | Гайка М8 | |
| 36 | 4***3 | Сектор грузоуказателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
