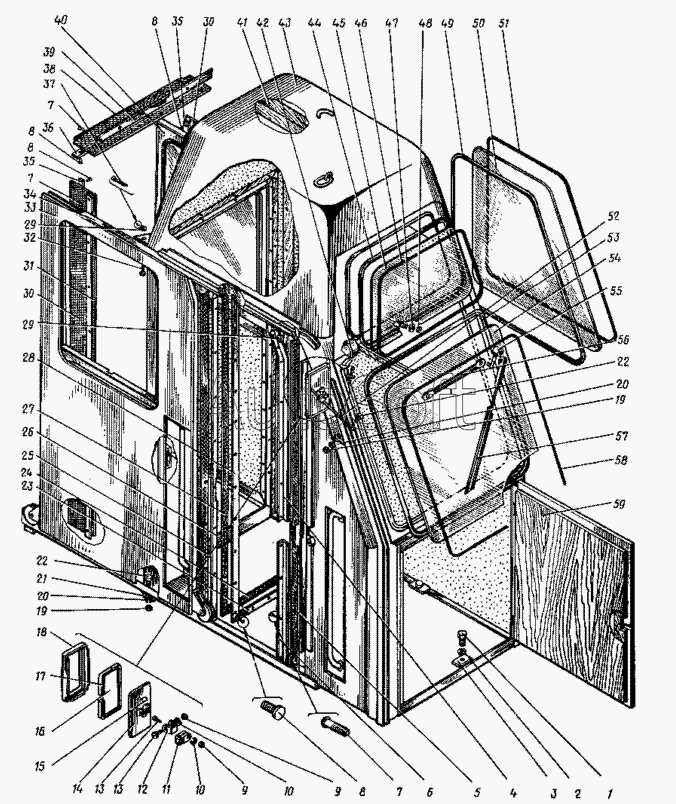

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Кабина машиниста. (23-17000А)
45
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
30
30
46
47
48
49
50
51
52
53
54
55
56
57
58
59
16
2
3
4
5
6
7
7
7
8
8
8
8
9
9
10
10
11
12
13
13
14
15
1
17
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Болт М12х25 | |
| 2 | 6***2 | Шайба 12.65Г | |
| 3 | 4***9 | Планка | |
| 4 | 2***6 | Угольник | |
| 5 | 2***3 | Уплотнение | |
| 6 | 2***5 | Угольник | |
| 7 | 1***4 | Шуруп А4х25 | |
| 8 | 1***3 | Винт М4х8 | |
| 9 | 5***7 | Гайка М6 | |
| 10 | 6***2 | Шайба 12.65Г | |
| 11 | 1***6 | Хомут | |
| 12 | 1***4 | Проушина | |
| 13 | 7***5 | Болт М6х30 | |
| 14 | 1***2 | Крышка | |
| 15 | 1***5 | Втулка | |
| 16 | 1***1 | Зеркало | |
| 17 | У***1 | Резина П-образная 11х4, L=580 мм | |
| 18 | 1***3 | Рамка | |
| 19 | 5***5 | Гайка М8 | |
| 20 | 6***2 | Шайба 12.65Г | |
| 21 | 1***4 | Угольник | |
| 22 | 7***8 | Болт М12х25 | |
| 23 | 2***2 | Полоса | |
| 24 | 2***9 | Уплотнение | |
| 25 | 1***9 | Уплотнение | |
| 26 | 2***2 | Угольник | |
| 27 | 2***8 | Уплотнение | |
| 28 | 2***7 | Полоса | |
| 29 | 5***8 | Гайка М12 | |
| 30 | 2***2 | Уплотнение | |
| 31 | 2***3 | Полоса | |
| 32 | 1***3 | Болт | |
| 33 | 2***0 | Дверь кабины боковая | |
| 34 | 1***5 | Угольник | |
| 35 | 2***1 | Полоса | |
| 36 | 2***6 | Полоса | |
| 37 | 3***7 | Шплинт 3,2х32 | |
| 38 | 2***5 | Уплотнение | |
| 39 | 2***4 | Полоса | |
| 40 | 2***0 | Дверь внутренняя | |
| 41 | 2***0 | Утепление кабины | |
| 42 | 2***А | Установка электростеклоочистителя СЛ-201 | |
| 43 | 2***0 | Каркас кабины машиниста | |
| 44 | У***0 | Резина профилированная L=1490 мм | |
| 45 | 1***0 | Стекло | |
| 46 | У***1 | Резина замковая L=1490 мм | |
| 47 | 1***1 | Шайба 12 | |
| 48 | 5***5 | Гайка М8 | |
| 49 | У***0 | Резина профилированная L=1490 мм | |
| 50 | 1***1 | Стекло | |
| 51 | У***1 | Резина замковая L=1490 мм | |
| 52 | 1***2 | Штатив | |
| 53 | У***0 | Резина профилированная L=1490 мм | |
| 54 | 1***2 | Стекло | |
| 55 | 2***3 | Рычаг щеточный с держателем | |
| 56 | 1***9 | Тяга | |
| 57 | 4***1 | Щетка | |
| 58 | У***1 | Резина замковая L=1490 мм | |
| 59 | 2***0 | Дверь передняя |
