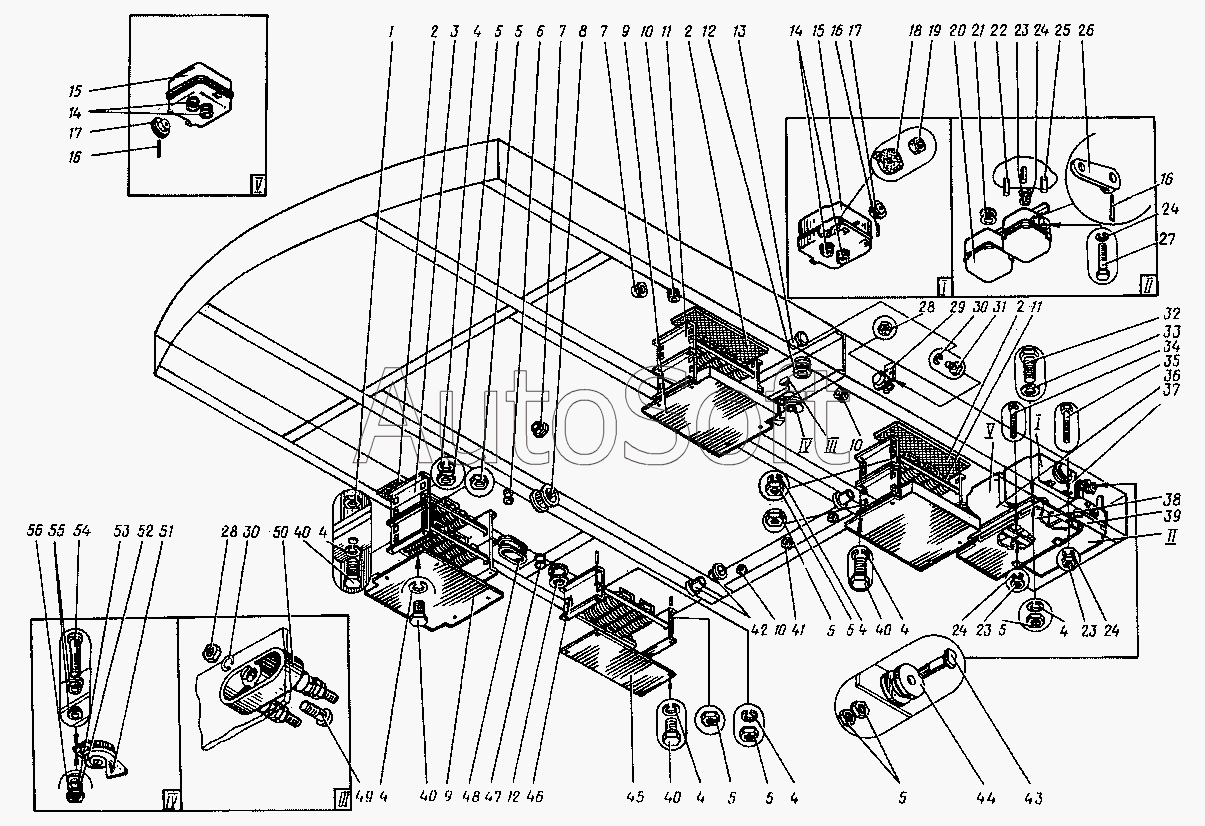

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Установка электрооборудования снизу на поворотную раму. (23-21002)
2
2
2
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
9
9
11
11
13
15
15
16
16
16
17
17
18
19
20
22
23
23
23
24
24
24
24
25
26
27
28
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
40
40
43
44
45
46
49
50
51
52
53
54
55
56
1
6
7
7
8
10
10
10
14
14
12
12
48
47
21
42
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Гайка | |
| 2 | 2***1 | Прокладка | |
| 3 | 2***9 | Сопротивление крановое для электродвигателя MTF-312-8 | |
| 4 | 6***2 | Шайба 12.65Г | |
| 5 | 5***5 | Гайка М8 | |
| 6 | 1***4 | Втулка | |
| 7 | ***6 | Втулка | |
| 8 | 1***4 | Втулка | |
| 9 | 1***1 | Кожух | |
| 10 | 1***4 | Втулка | |
| 11 | 1***6 | Ящик сопротивлений НФ 2А У2 | |
| 12 | 1***4 | Втулка | |
| 13 | 3***4 | Указатель поворота УП5-БЭ | |
| 14 | 1***4 | Втулка | |
| 15 | 3***6 | Контроллер ККТ-61 А | |
| 16 | 2***4 | Штифт конический разводной 5х45.0124 | |
| 17 | 2***В | Звездочка | |
| 18 | 2***0 | Шайба кулачковая | |
| 19 | 2***3 | Втулка | |
| 20 | 1***0 | Командоконтроллер КП-1210А У2 | |
| 21 | 1***4 | Втулка | |
| 22 | 2***А | Стойка | |
| 23 | 5***5 | Гайка М8 | |
| 24 | 6***2 | Шайба 12.65Г | |
| 25 | 2***1 | Стойка | |
| 26 | 2***6 | Рычаг | |
| 27 | 7***8 | Болт М12х25 | |
| 28 | 5***5 | Гайка М8 | |
| 29 | 3***0 | Включатель "массы" ВК-318 БЭ | |
| 30 | 6***2 | Шайба 12.65Г | |
| 31 | 7***8 | Болт М12х25 | |
| 32 | 7***8 | Болт М12х25 | |
| 33 | 1***1 | Шайба 12 | |
| 34 | 1***1 | Винт 2М5х20 | |
| 35 | 7***8 | Болт М12х25 | |
| 36 | 2***А | Переделка контроллера ККТ-61А | |
| 37 | 2***5 | Переделка контроллера ККТ-62А | |
| 38 | 2***А | Рамка | |
| 39 | 2***6 | Установка командоконтроллера на стойки | |
| 40 | 7***8 | Болт М12х25 | |
| 41 | ***6 | Втулка | |
| 42 | ***6 | Втулка | |
| 43 | 2***3 | Ось ролика | |
| 44 | 2***4 | Ролик | |
| 45 | 2***1 | Лист | |
| 46 | 2***1 | Установка фехралевых элементов в сопротивление | |
| 47 | 1***4 | Втулка | |
| 48 | 1***4 | Втулка | |
| 49 | 1***3 | Винт М4х8 | |
| 50 | Л***а | Клемма универсальная 12-ти контактная | |
| 51 | 3***3 | Комплект сигналов рупорных С306/307-246 | |
| 52 | 6***2 | Шайба 12.65Г | |
| 53 | 1***1 | Шайба 12 | |
| 54 | 1***1 | Винт 2М5х20 | |
| 55 | 1***4 | Втулка | |
| 56 | 5***7 | Гайка М6 |
