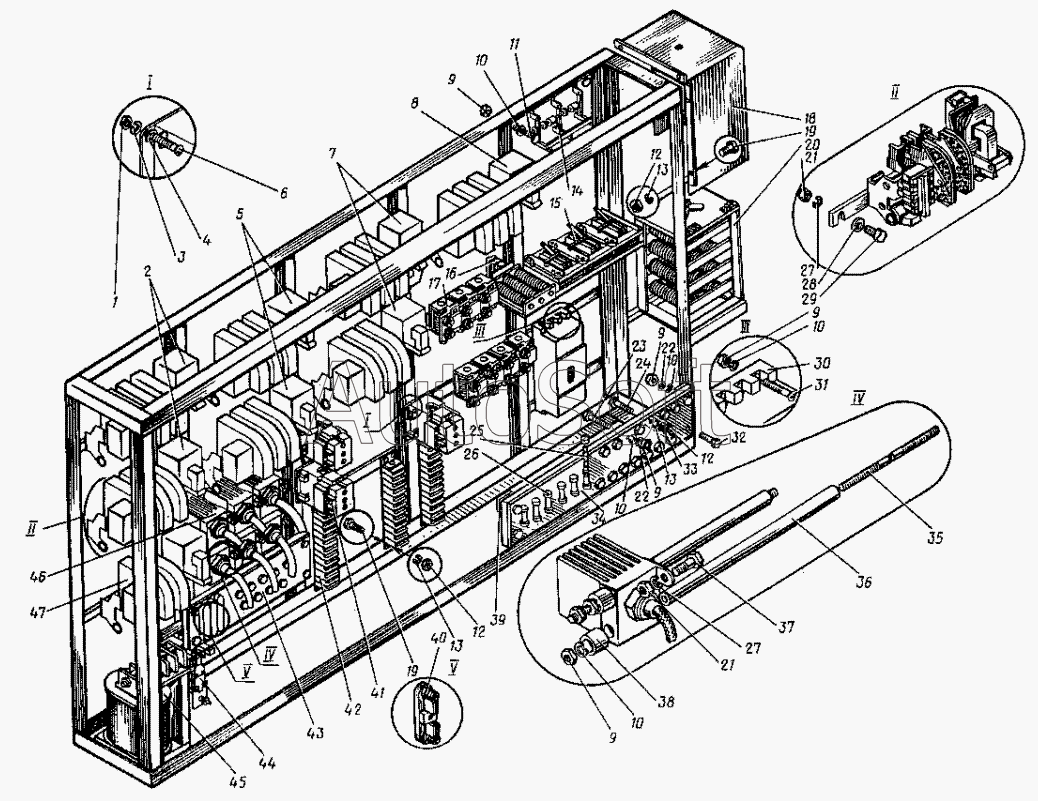

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Шкаф панели №1. (23-21081)
36
25
26
27
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
13
13
2
3
4
5
6
7
8
9
9
9
9
9
10
10
10
10
10
11
12
12
12
1
14
15
16
17
18
19
19
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Гайка М6 | |
| 2 | 1***2 | Контактор переменного тока КТ 6013 | |
| 3 | 6***2 | Шайба 12.65Г | |
| 4 | 1***1 | Шайба 12 | |
| 5 | 1***2 | Контактор переменного тока КТ 6013 | |
| 6 | 1***3 | Винт М4х8 | |
| 7 | 1***2 | Контактор переменного тока КТ 6013 | |
| 8 | 1***2 | Контактор переменного тока КТ 6013 | |
| 9 | 5***5 | Гайка М8 | |
| 10 | 6***2 | Шайба 12.65Г | |
| 11 | 7***8 | Болт М12х25 | |
| 12 | 5***5 | Гайка М8 | |
| 13 | 6***2 | Шайба 12.65Г | |
| 14 | 2***7 | Переключатель ПБ-32 | |
| 15 | Б***4 | Блок компаундирующих трансформаторов и сопротивлений БКТС-93-4 | |
| 16 | 1***2 | Трансформатор тока ТК-20-0,5-200/5 | |
| 17 | 6***3 | Электромагнитное реле РЭО-401 | |
| 18 | 2***0 | Кожух | |
| 19 | 7***8 | Болт М12х25 | |
| 20 | Р***и | Реостат установки | |
| 21 | 5***5 | Гайка М8 | |
| 22 | 1***1 | Шайба 12 | |
| 23 | 4***А | Болт | |
| 24 | 4***А | Болт | |
| 25 | 1***1 | Вставка плавкая ПВ-50А | |
| 26 | 1***1 | Предохранитель типа Пр-2 | |
| 27 | 6***2 | Шайба 12.65Г | |
| 28 | 1***1 | Шайба 12 | |
| 29 | 7***8 | Болт М12х25 | |
| 30 | 1***0 | Выключатель A3114П | |
| 31 | 1***3 | Винт М4х8 | |
| 32 | 7***8 | Болт М12х25 | |
| 33 | 1***1 | Шайба 12 | |
| 34 | 2***7 | Плита | |
| 35 | 1***6 | Шпилька | |
| 36 | 1***5 | Втулка | |
| 37 | 7***8 | Болт М12х25 | |
| 38 | 4***А | Втулка | |
| 39 | 4***7 | Прокладка | |
| 40 | 1***1 | Вставка плавкая ПВ-50А | |
| 41 | 1***1 | Пускатель магнитный ПМЕ-111/380 | |
| 42 | К***5 | Набор зажимов КМЕ-1015 | |
| 43 | 2***8 | Плита | |
| 44 | 1***5 | Реле тока РЭВ-312 | |
| 45 | 1***0 | Трансформатор ОСО-0,25 | |
| 46 | 1***2 | Вентиль В200-4-131.94 | |
| 47 | 1***2 | Контактор переменного тока КТ 6013 |
