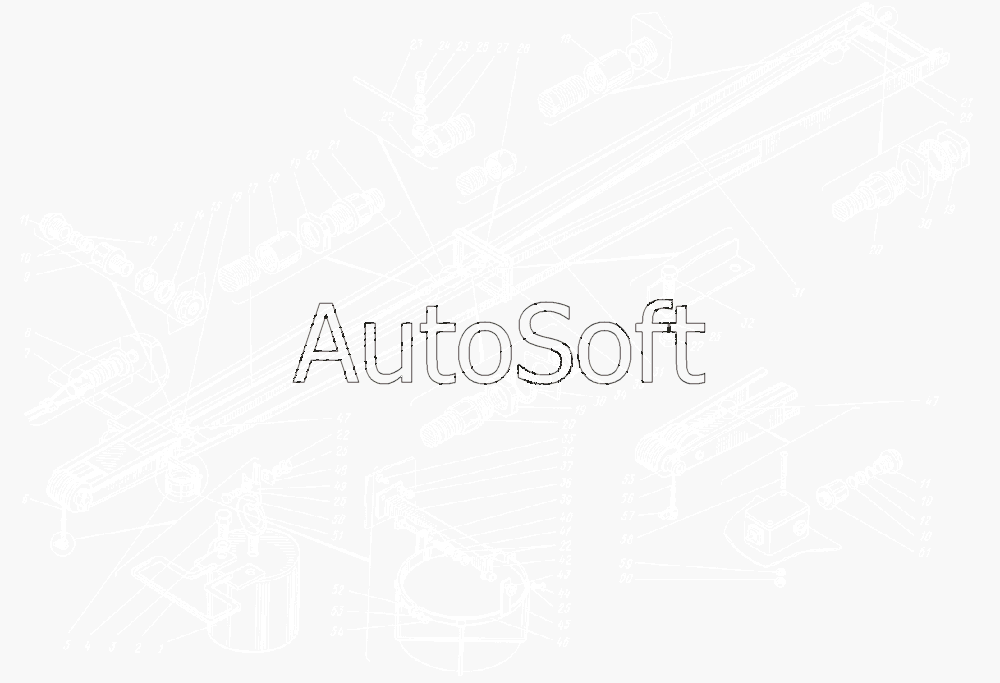

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Оборудование стрелы под электропроводку. (23-21140А, 24-21140А)
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
12
13
14
15
16
17
18
18
19
19
19
20
20
20
21
21
22
22
22
22
23
24
25
25
25
25
26
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***А | Груз | |
| 2 | 2***2 | Рамка | |
| 3 | 6***2 | Шайба 12.65Г | |
| 4 | 7***8 | Болт М12х25 | |
| 5 | 1***4 | Прожектор ПМ3-35 У1 | |
| 6 | 2***3 | Канат 5,1-П-1-ЛС-Н-200 L=3250 мм | |
| 7 | 4***А | Стержень | |
| 8 | 2***8 | Пружина | |
| 9 | 8***1 | Штуцер 15Б | |
| 10 | 4***3 | Шайба | |
| 11 | 2***9 | Втулка | |
| 12 | 4***2 | Кольцо | |
| 13 | 8***1 | Штуцер 15Б | |
| 14 | 2***9 | Прокладка | |
| 15 | 8***1 | Штуцер 15Б | |
| 16 | 2***0 | Коробка | |
| 17 | 2***А | Кабель | |
| 18 | 8***6 | Муфта короткая 25 ст. | |
| 19 | 8***1 | Штуцер 15Б | |
| 20 | 8***1 | Штуцер 15Б | |
| 21 | 2***4 | Металлорукав РЗ-Ц-Х-25 (320 см. - 3,2 м.) | |
| 22 | 5***5 | Гайка М8 | |
| 23 | 8***2 | Хомут 15 | |
| 24 | 7***8 | Болт М12х25 | |
| 25 | 6***2 | Шайба 12.65Г | |
| 26 | 6***8 | Шайба 8 | |
| 27 | 8***2 | Хомут 15 | |
| 28 | 4***4 | Заглушка | |
| 29 | 2***0 | Коробка клеммная | |
| 30 | 4***А | Прокладка | |
| 31 | 2***1 | Труба | |
| 32 | 7***8 | Болт М12х25 | |
| 33 | 2***4 | Коробка клеммная | |
| 34 | 8***1 | Штуцер 15Б | |
| 35 | 7***8 | Болт М12х25 | |
| 36 | 6***2 | Шайба 12.65Г | |
| 37 | 5***5 | Гайка М8 | |
| 38 | 2***А | Кронштейн | |
| 38 | 2***1 | Кронштейн | |
| 39 | 1***2 | Планка стопорная | |
| 40 | 1***0 | Пружина | |
| 41 | 1***1 | Шайба 12 | |
| 42 | 3***7 | Шплинт 3,2х32 | |
| 43 | 1***1 | Шайба 12 | |
| 44 | 1***1 | Винт 2М5х20 | |
| 45 | 2***А | Ограждение | |
| 46 | 2***А | Хомут | |
| 47 | 1***7 | Выключатель конечный ВПК 2110 | |
| 48 | 2***5 | Планка | |
| 49 | 2***4 | Скоба | |
| 50 | 7***8 | Болт М12х25 | |
| 51 | 4***1 | Рым-болт М20 | |
| 52 | 7***8 | Болт М12х25 | |
| 53 | 6***2 | Шайба 12.65Г | |
| 54 | 5***5 | Гайка М8 | |
| 55 | 2***0 | Ограничитель высоты подъема крюка | |
| 56 | 2***3 | Канат 5,1-Г-1-ЛС-Н-200 L=1760 | |
| 57 | 2***Б | Рамка | |
| 58 | 1***3 | Винт М4х8 | |
| 59 | 6***2 | Шайба 12.65Г | |
| 60 | 5***5 | Гайка М8 | |
| 61 | 8***1 | Штуцер 15Б |
