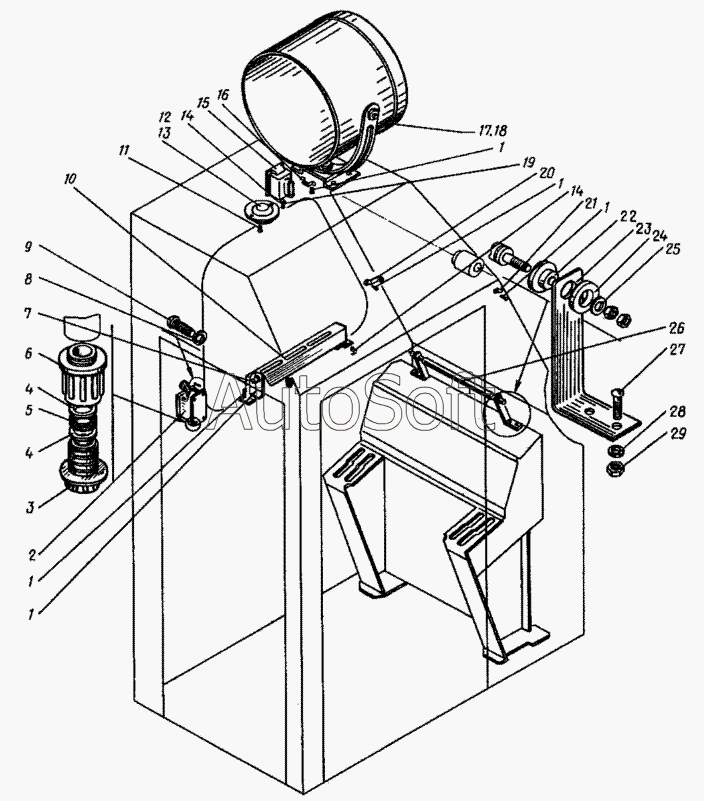

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Установка электрооборудования кабины. (23-21171, 24-21171)
1
1
1
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Шуруп А4х25 | |
| 2 | 1***5 | Выключатель конечный ВК-200ГА | |
| 3 | 2***9 | Втулка | |
| 4 | 4***3 | Шайба | |
| 5 | 4***2 | Кольцо | |
| 6 | 8***1 | Штуцер 15Б | |
| 7 | 2***2 | Скоба | |
| 8 | 6***2 | Шайба 12.65Г | |
| 9 | 1***3 | Винт М4х8 | |
| 10 | 2***6 | Кожух | |
| 11 | 1***4 | Шуруп А4х25 | |
| 12 | 3***1 | Плафон ПК 201-3714010-A | |
| 13 | 2***3 | Лампа А 24-1 | |
| 14 | 6***8 | Скоба № 7 | |
| 15 | 1***7 | Пускатель нажимной вибростойкий ПНВ-30У2Э | |
| 16 | 6***0 | Скоба № 21 | |
| 17 | 1***5 | Прожектор П3М-35 У1 | |
| 18 | 2***9 | Лампа Г220-200 | |
| 19 | 1***4 | Шуруп А4х25 | |
| 20 | 1***1 | Скоба | |
| 21 | 6***8 | Скоба № 7 | |
| 22 | 3***4 | Втулка | |
| 23 | 2***3 | Скоба | |
| 24 | 3***5 | Шайба | |
| 25 | 1***1 | Шайба 12 | |
| 26 | 1***8 | Электронагреватель трубчатый ТЭН-32А | |
| 27 | 1***3 | Винт М4х8 | |
| 28 | 6***2 | Шайба 12.65Г | |
| 29 | 5***7 | Гайка М6 |
