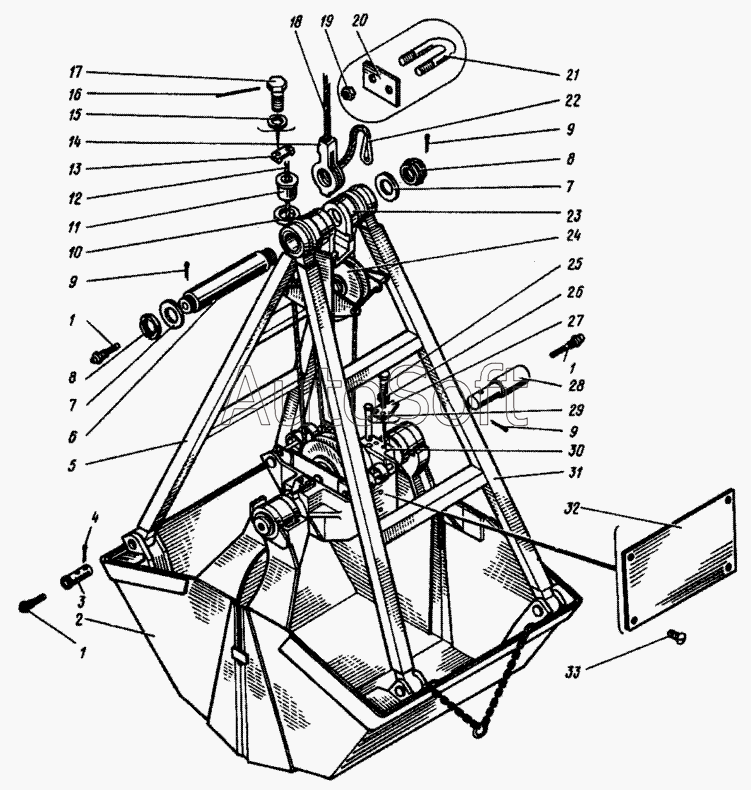

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Грейфер Н-18-3. (29-00000)
1
1
1
2
3
4
5
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Масленка 1.2Кд.6 | |
| 2 | 2***0 | Челюсть | |
| 3 | 2***0 | Валик | |
| 4 | 3***7 | Шплинт 3,2х32 | |
| 5 | 2***2 | Тяга внутренняя | |
| 6 | 2***6 | Ось | |
| 7 | 2***7 | Шайба | |
| 8 | 2***9 | Гайка | |
| 9 | 3***7 | Шплинт 3,2х32 | |
| 10 | 2***5 | Основание | |
| 11 | 2***6 | Втулка | |
| 12 | 7***8 | Канат замыкающий 18-Г- 1-ЛС-Н-170 | |
| 13 | 2***А | Оседержатель | |
| 14 | 2***0 | Втулка клиновая | |
| 15 | 6***2 | Шайба 12.65Г | |
| 16 | 3***2 | Проволока 0,4 L=260 мм | |
| 17 | 7***5 | Болт М6х30 | |
| 18 | 7***8 | Канат замыкающий 18-Г- 1-ЛС-Н-170 | |
| 19 | 5***5 | Гайка М8 | |
| 20 | 4***3 | Жим | |
| 21 | 4***2 | Хомутик | |
| 22 | 6***6 | Клин 21,5 | |
| 23 | 2***1 | Шайба | |
| 24 | 2***0 | Подвеска | |
| 25 | 7***8 | Болт М12х25 | |
| 26 | 6***2 | Шайба 12.65Г | |
| 27 | 2***2 | Упор | |
| 28 | 2***3 | Полуось | |
| 29 | 2***4 | Валик | |
| 30 | 2***0 | Траверса | |
| 31 | 2***1 | Тяга наружная | |
| 32 | 2***4 | Паспортная табличка | |
| 33 | 1***5 | Винт М6х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
