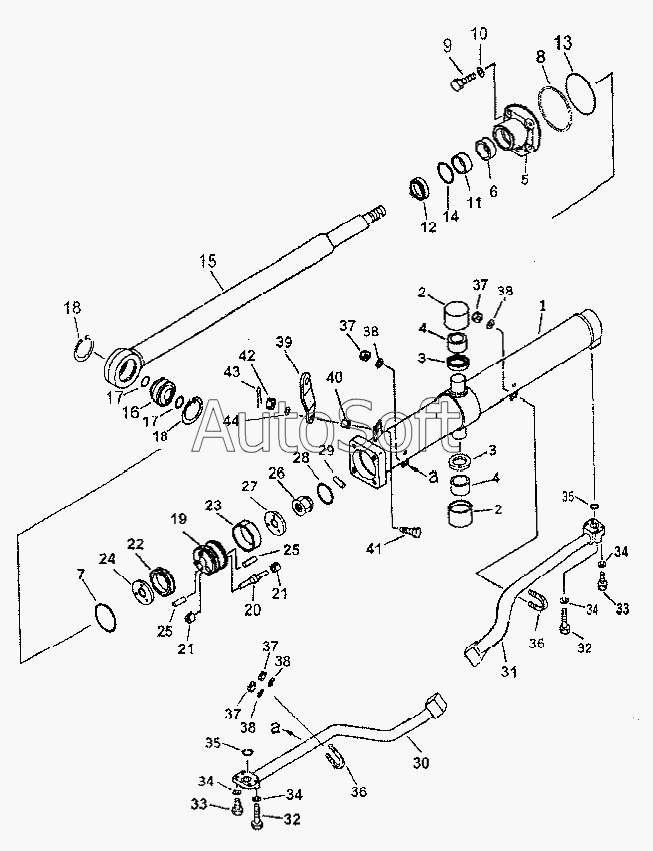

Каталог запасных частей к технике: Shantui SD16 (2008). Гидроцилиндр подъема отвала (SD16, SD16E)
1
1
1
1
1
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
21
22
23
24
25
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
34
34
35
35
36
36
37
37
37
37
38
38
38
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-62E-23000 | 1***0 | Трубка задняя правая | |
| 1 | 1***0 | Гидроцилиндр подъема отвала левый | |
| 1 | 1***0 | Корпус левого гидроцилиндра | |
| 1 | 1***0 | Гидроцилиндр подъема отвала правый | |
| 1 | 1***0 | Корпус правого гидроцилиндра | |
| 1 | 1***0 | Гидроцилиндр подъема отвала левый | |
| 1 | 1***0 | Корпус левого гидроцилиндра | |
| 1 | 1***0 | Гидроцилиндр подъема отвала правый | |
| 1 | 1***0 | Корпус правого гидроцилиндра | |
| 2 | 1***2 | Втулка | |
| 3 | 0***5 | Кольцо пылезащитное | |
| 4 | 1***0 | Втулка | |
| 5 | 1***5 | Втулка направляющая | |
| 6 | 1***3 | Кольцо направляющее | |
| 7 | 0***8 | Кольцо | |
| 8 | 0***6 | Кольцо защитное | |
| 9 | 0***5 | Болт | |
| 10 | 0***0 | Рессорная шайба | |
| 11 | 1***0 | Сальник | |
| 12 | 1***1 | Кольцо пылезащитное | |
| 13 | 0***5 | Кольцо круглого сечения | |
| 14 | 1***8 | Кольцо | |
| 15 | 1***0 | Шток поршня | |
| 16 | 0***6 | Подшипник соединительный | |
| 17 | 0***0 | Кольцо | |
| 18 | 0***0 | Открытое кольцо | |
| 19 | 1***0 | Поршень | |
| 20 | 1***3 | Стержень клапана | |
| 21 | 1***2 | Седло клапана | |
| 22 | 1***0 | Кольцо | |
| 23 | 1***9 | Кольцо опорное | |
| 24 | 1***4 | Пластина стопорная | |
| 25 | 1***4 | Палец | |
| 26 | 1***1 | Гайка | |
| 27 | 1***0 | Пластина стопорная | |
| 28 | 0***2 | Проволока | |
| 29 | 0***2 | Шайба | |
| 30 | 1***0 | Трубка передняя левая | |
| 30 | 1***0 | Трубка передняя левая | |
| 31 | 1***0 | Трубка задняя левая | |
| 31 | 1***0 | Трубка задняя левая | |
| 32 | 0***5 | Болт | |
| 33 | 0***5 | Болт | |
| 34 | 0***0 | Шайба | |
| 35 | 0***5 | Кольцо | |
| 36 | 0***2 | Хомут | |
| 37 | 0***1 | Гайка | |
| 38 | 0***2 | Шайба | |
| 39 | 1***6 | Пластина опорная | |
| 40 | 1***7 | Втулка | |
| 41 | 0***5 | Болт | |
| 42 | 0***5 | Гайка | |
| 43 | 0***6 | Чека разводная | |
| 44 | 0***2 | Шайба |
