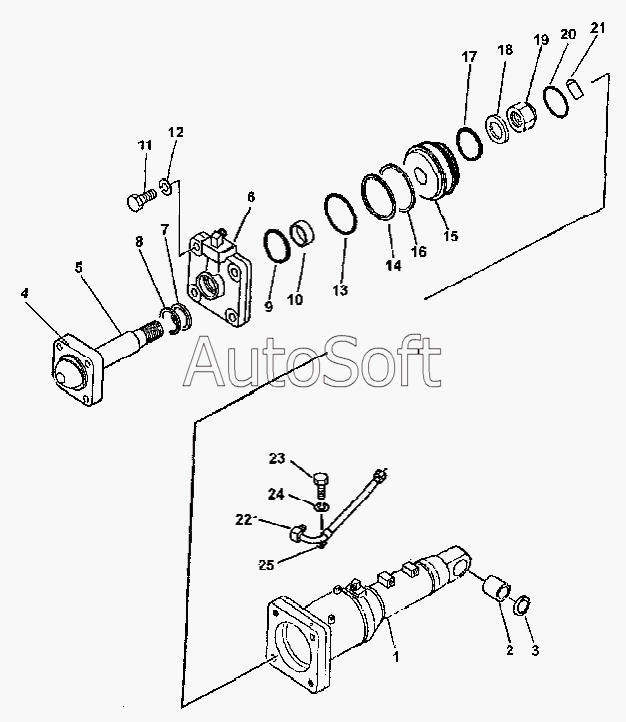

Каталог запасных частей к технике: Shantui SD16 (2008). Гидроцилиндр наклона отвала (SD16, SD16E)
13
25
24
23
22
21
20
19
18
17
16
15
14
16Y-63-13000
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-63-13000 | 1***0 | Гидроцилиндр наклона | |
| 1 | 1***0 | Гидроцилиндр в сборе | |
| 2 | 0***5 | Втулка | |
| 3 | 1***0 | Уплотнение пылезащитное | |
| 4 | 1***4 | Опора шарового шарнира | |
| 5 | 1***0 | Шток поршня | |
| 6 | 1***0 | Крышка в сборе | |
| 7 | 1***6 | Кольцо | |
| 8 | 1***5 | Уплотнение пылезащитное | |
| 9 | 1***0 | Кольцо | |
| 10 | 1***7 | Кольцо направляющее | |
| 11 | 0***0 | Болт | |
| 12 | 0***3 | Шайба | |
| 13 | 0***0 | Кольцо | |
| 14 | 1***8 | Кольцо опорное | |
| 15 | 1***3 | Поршень | |
| 16 | 1***0 | Кольцо | |
| 17 | 0***5 | Кольцо | |
| 18 | 1***2 | Шайба | |
| 19 | 1***1 | Гайка | |
| 20 | 0***5 | Проволока | |
| 21 | 0***0 | Винт | |
| 22 | 1***0 | Трубопровод в сборе | |
| 23 | 0***0 | Болт | |
| 24 | 0***0 | Шайба | |
| 25 | 1***9 | Хомут |
