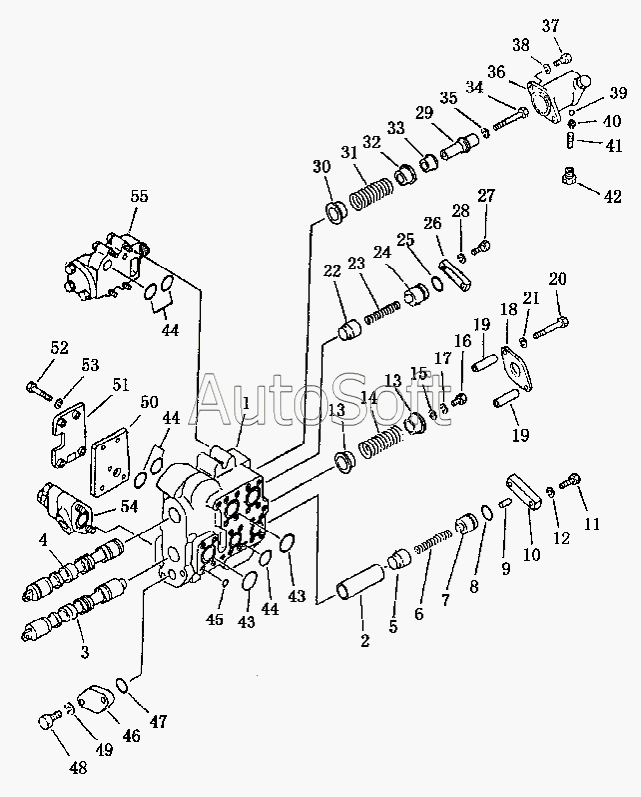

Каталог запасных частей к технике: Shantui SD16 (2008). Гидрораспределитель управления отвалом
42
28
29
30
31
32
33
34
35
36
37
38
39
40
41
27
43
43
44
44
44
45
46
47
48
49
50
51
52
53
54
55
13
13
1
1
2
3
4
5
6
7
8
9
10
11
12
16Y-60-05000 (701-33-12006)
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-60-05000 (701-33-12006) | 1***) | Гидрораспределитель управления отвалом в сборе | |
| 1 | 7***5 | Корпус гидрораспределителя в сборе | |
| 1 | 7***3 | Корпус | |
| 2 | 7***1 | Манжета | |
| 3 | 7***0 | Стержень | |
| 4 | 7***0 | Стержень | |
| 5 | 7***0 | Золотник | |
| 6 | 7***0 | Пружина | |
| 7 | 7***2 | Седло | |
| 8 | 0***5 | Кольцо | |
| 9 | 0***4 | Фиксирующий штифт | |
| 10 | 7***0 | Пластина | |
| 11 | 0***0 | Болт | |
| 12 | 0***6 | Рессорная шайба | |
| 13 | 7***0 | Корпус подшипника | |
| 14 | 7***0 | Пружина | |
| 15 | 7***0 | Шайба | |
| 16 | 0***0 | Болт | |
| 17 | 0***6 | Рессорная шайба | |
| 18 | 7***0 | Бак | |
| 19 | 7***0 | Втулка | |
| 20 | 0***5 | Болт | |
| 21 | 0***0 | Шайба | |
| 22 | 7***0 | Клапан | |
| 23 | 7***0 | Рессора | |
| 24 | 7***0 | Гнездо | |
| 25 | 0***5 | Кольцо | |
| 26 | 7***0 | Прокладочная пластина | |
| 27 | 0***5 | Болт | |
| 28 | 0***6 | Рессорная шайба | |
| 29 | 7***1 | Стопор | |
| 30 | 7***0 | Защитное кольцо | |
| 31 | 7***0 | Рессора | |
| 32 | 7***0 | Втулка защитная | |
| 33 | 7***1 | Втулка | |
| 34 | 7***2 | Болт | |
| 35 | 0***6 | Рессорная шайба | |
| 36 | 7***1 | Корпус внешний | |
| 37 | 0***0 | Болт | |
| 38 | 0***0 | Шайба | |
| 39 | 7***0 | Шарик | |
| 40 | 7***0 | Направляющая | |
| 41 | 7***0 | Пружина | |
| 42 | 7***0 | Пробка | |
| 43 | 0***5 | Кольцо | |
| 44 | 0***5 | Кольцо | |
| 45 | 0***5 | Кольцо | |
| 46 | 7***0 | Крышка | |
| 47 | 0***0 | Кольцо | |
| 48 | 0***0 | Болт | |
| 49 | 0***2 | Рессорная шайба | |
| 50 | 7***1 | Пластина | |
| 51 | 7***0 | Пластина стопорная | |
| 52 | 0***0 | Болт | |
| 53 | 0***6 | Рессорная шайба | |
| 54 | 7***2 | Главный предохранительный клапан | |
| 55 | 7***2 | Клапан всасывающий в сборе |
