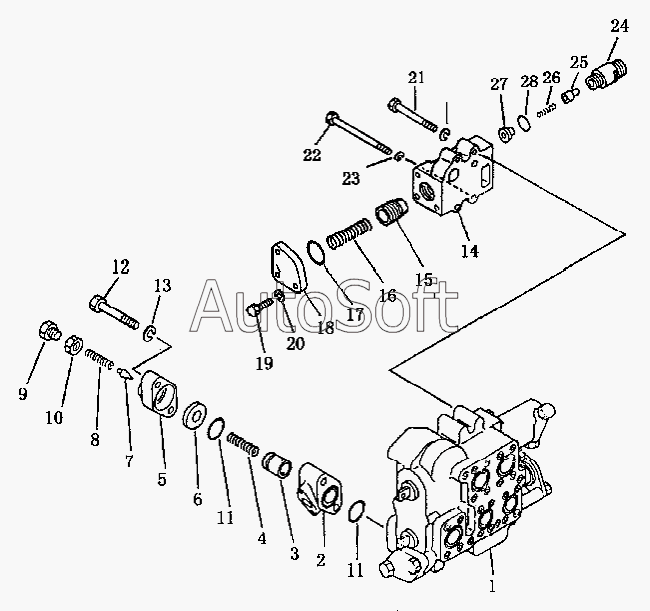

Каталог запасных частей к технике: Shantui SD16 (2008). Гидрораспределитель управления отвалом
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***) | Гидрораспределитель управления отвалом в сборе | |
| 2 | 7***2 | Главный предохранительный клапан | |
| 2 | 7***1 | Корпус предохранительного клапана | |
| 3 | 7***0 | Клапан | |
| 4 | 7***0 | Рессора | |
| 5 | 7***0 | Гнездо | |
| 6 | 7***1 | Гнездо клапана | |
| 7 | 7***0 | Подъемный клапан | |
| 8 | 7***1 | Рессора | |
| 9 | 7***0 | Заглушка | |
| 10 | 7***0 | Гайка | |
| 11 | 0***8 | Кольцо | |
| 12 | 0***5 | Болт | |
| 13 | 2***0 | Шайба | |
| 14 | 7***2 | Клапан всасывающий в сборе | |
| 14 | 7***1 | Корпус всасывающего клапана | |
| 15 | 7***0 | Клапана | |
| 16 | 7***0 | Пружина | |
| 17 | 0***8 | Кольцо | |
| 18 | 7***0 | Пластина | |
| 19 | 0***0 | Болт | |
| 20 | 0***6 | Рессорная шайба | |
| 21 | 0***0 | Болт | |
| 22 | 0***0 | Болт | |
| 23 | 0***6 | Рессорная шайба | |
| 24 | 7***1 | Корпус клапана | |
| 25 | 7***0 | Золотник | |
| 26 | 7***1 | Пружина | |
| 27 | 7***3 | Седло | |
| 28 | 0***4 | Кольцо |
