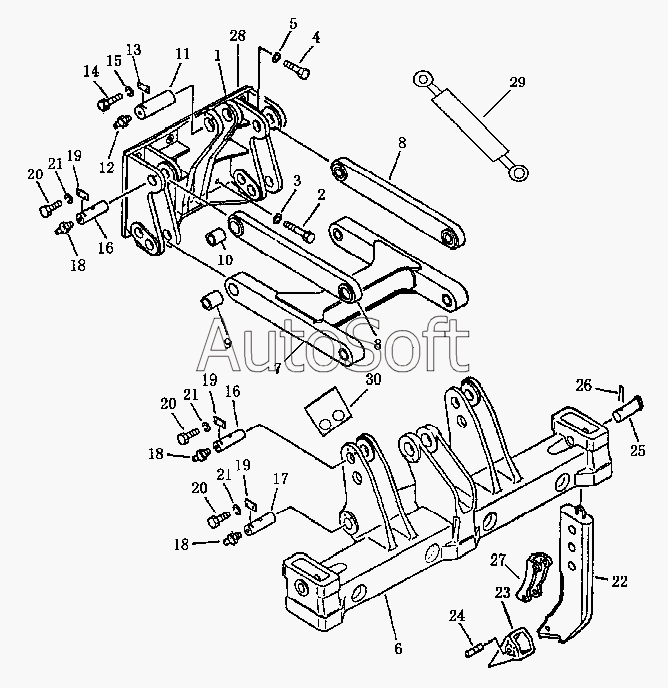

Каталог запасных частей к технике: Shantui SD16 (2008). Рама рыхлителя (SD16)
16
16
30
29
28
27
26
25
24
23
22
21
21
21
20
20
20
19
19
19
18
18
18
17
1
15
14
13
12
11
10
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Кронштейн | |
| 2 | 0***0 | Болт | |
| 3 | 0***0 | Шайба | |
| 4 | 0***0 | Болт | |
| 5 | 0***0 | Уплотнительная шайба | |
| 6 | 1***0 | Стрела | |
| 7 | 1***0 | Рычаг нижний | |
| 8 | 1***0 | Рычаг верхний | |
| 9 | 1***6 | Втулка нижнего рычага | |
| 10 | 1***4 | Втулка верхнего рычага | |
| 11 | 1***1 | Палец гидроцилиндра | |
| 12 | 0***8 | Масленка М10х1 | |
| 13 | 0***4 | Перегородка | |
| 14 | 0***0 | Болт | |
| 15 | 0***2 | Рессорная шайба | |
| 16 | 1***5 | Палец верхнего рычага | |
| 17 | 1***7 | Палец нижнего рычага | |
| 18 | 0***8 | Масленка М10х1 | |
| 19 | 0***9 | Перегородка | |
| 20 | 0***5 | Болт | |
| 21 | 0***6 | Рессорная шайба | |
| 22 | 1***0 | Зуб рыхлителя | |
| 23 | 1***0 | Наконечник | |
| 24 | 0***8 | Распорная втулка | |
| 25 | 1***2 | Палец | |
| 26 | G***6 | Чека разводная | |
| 27 | 1***3 | Пластина защитная | |
| 28 | 1***8 | Прокладка | |
| 29 | 1***0 | Гидроцилиндр в сборе | |
| 30 | 1***9 | Перегородка |
