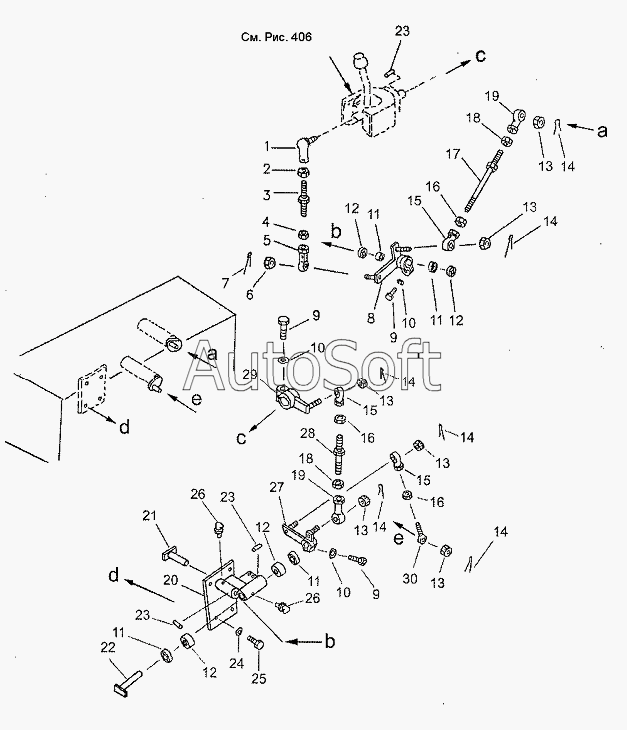

Каталог запасных частей к технике: Shantui SD16 (2008). Механизм управления отвалом
16
16
16
30
29
28
27
26
26
25
24
23
23
23
22
21
20
19
19
18
18
17
1
15
15
15
14
14
14
14
14
14
13
13
13
13
13
13
12
12
12
12
11
11
11
11
10
10
10
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-86C-05000 | 1***0 | Рычаг (при наличии углового отвала) | |
| 1 | 1***0 | Шарнир шаровой | |
| 2 | 0***0 | Гайка | |
| 3 | 1***0 | Тяга | |
| 4 | 0***7 | Гайка | |
| 5 | 0***5 | Подшипник концевой | |
| 6 | 0***0 | Гайка | |
| 7 | 0***0 | Разводной шплинт | |
| 8 | 1***0 | Рычаг | |
| 9 | 0***0 | Болт | |
| 10 | 0***3 | Шайба | |
| 11 | H***2 | Подшипник игольчатый | |
| 12 | 0***4 | Защитное кольцо подшипника | |
| 13 | 0***8 | Гайка | |
| 14 | 0***8 | Разводной шплинт | |
| 15 | 0***6 | Подшипник концевой | |
| 16 | 0***8 | Гайка | |
| 17 | 0***0 | Тяга | |
| 18 | 0***6 | Гайка М10х1.25 левая | |
| 19 | 0***6 | Подшипник концевой | |
| 20 | 1***0 | Основание | |
| 21 | 1***1 | Ось | |
| 22 | 1***2 | Ось | |
| 23 | 0***9 | Стопор | |
| 24 | 0***6 | Рессорная шайба | |
| 25 | 0***0 | Болт | |
| 26 | 0***0 | Масленка | |
| 27 | 1***0 | Рычаг (при наличии прямого наклоняемого отвала) | |
| 28 | 0***0 | Тяга | |
| 29 | 1***0 | Рычаг | |
| 30 | 0***1 | Подшипник концевой |
