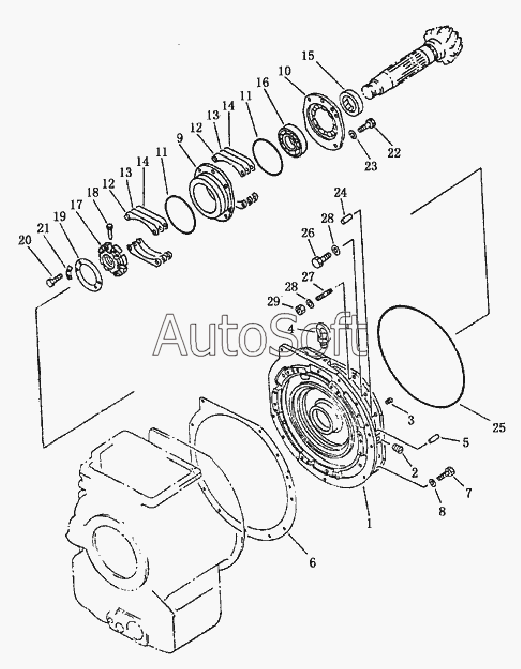

Каталог запасных частей к технике: Shantui SD16 (2008). Крышка картера коробки передач задняя
15
29
28
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
14
13
13
12
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Крышка | |
| 2 | 0***1 | Пробка | |
| 3 | 0***8 | Заглушка | |
| 4 | 0***0 | Винт | |
| 5 | 0***8 | Фиксирующий штифт | |
| 6 | 1***2 | Сальник | |
| 7 | 0***0 | Болт | |
| 8 | 0***6 | Рессорная шайба | |
| 9 | 1***6 | Гнездо подшипника | |
| 10 | 1***5 | Крышка | |
| 11 | 0***0 | Кольцо круглого сечения | |
| 12 | 1***4 | Шайба 0,2 мм | |
| 13 | 1***5 | Шайба 1,0 мм | |
| 14 | 1***6 | Шайба 0,3 мм | |
| 15 | 1***0 | Уплотнение плавающее | |
| 16 | 1***0 | Роликоподшипник конический | |
| 17 | 1***2 | Гайка | |
| 18 | 1***0 | Палец | |
| 19 | 1***3 | Кольцо | |
| 20 | 0***0 | Болт | |
| 21 | 1***4 | Шайба стопорная | |
| 22 | 0***0 | Болт | |
| 23 | 0***2 | Рессорная шайба | |
| 24 | 0***8 | Фиксирующий штифт | |
| 25 | 0***5 | Кольцо круглого сечения | |
| 26 | 0***5 | Болт | |
| 27 | 0***0 | Болт | |
| 28 | 0***5 | Шайба | |
| 29 | 0***5 | Гайка |
