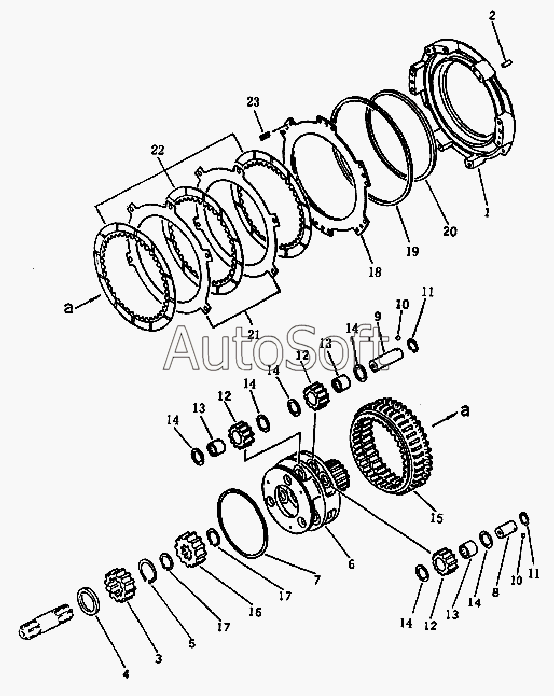

Каталог запасных частей к технике: Shantui SD16 (2008). Муфта заднего хода
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
12
13
13
13
14
14
14
14
14
14
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Корпус | |
| 2 | 0***8 | Фиксирующий штифт | |
| 3 | 1***6 | Шестерня солнечная | |
| 4 | 1***5 | Втулка стопорная | |
| 5 | 0***5 | Кольцо стопорное | |
| 6 | 1***5 | Водило сателлитов | |
| 7 | 0***5 | Кольцо уплотнительное | |
| 8 | 1***4 | Вал-шестерня | |
| 9 | 1***1 | Вал-шестерня | |
| 10 | 0***5 | Стальной шарик | |
| 11 | 0***5 | Кольцо стопорное | |
| 12 | 1***8 | Сателлит | |
| 13 | 1***0 | Подшипник игольчатый | |
| 14 | 0***0 | Стопорная шайба | |
| 15 | 1***9 | Венец зубчатый | |
| 16 | 1***0 | Шестерня солнечная | |
| 17 | 0***0 | Кольцо стопорное | |
| 18 | 1***6 | Поршень | |
| 19 | 1***7 | Кольцо уплотнительное | |
| 20 | 1***5 | Кольцо уплотнительное | |
| 21 | 1***3 | Прокладка | |
| 22 | 1***0 | Диск фрикционный | |
| 23 | 1***3 | Пружина |
