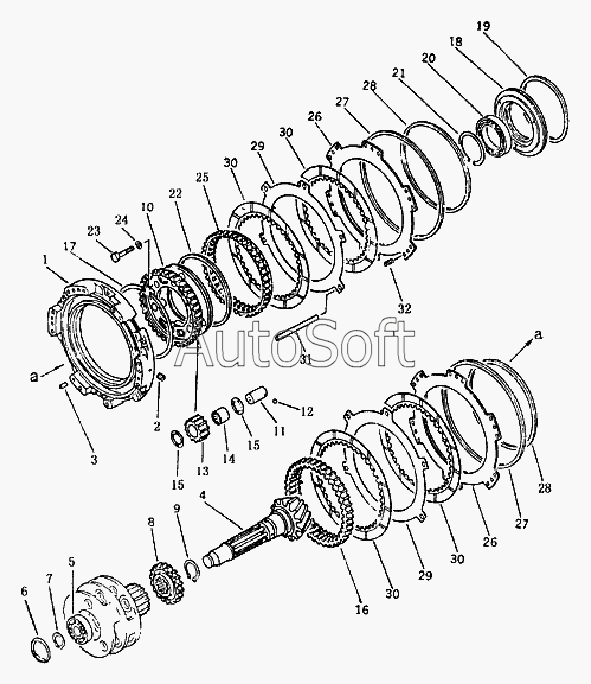

Каталог запасных частей к технике: Shantui SD16 (2008). 2-я и 3-я муфты
17
32
31
30
30
30
30
29
29
28
28
27
27
26
26
25
24
23
22
21
20
19
18
1
16
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Корпус | |
| 2 | 1***8 | Пробка | |
| 3 | 0***8 | Фиксирующий штифт | |
| 4 | 1***1 | Вал выходной | |
| 5 | G***7 | Подшипник | |
| 6 | 0***0 | Кольцо стопорное | |
| 7 | 1***2 | Кольцо стопорное | |
| 8 | 1***9 | Шестерня солнечная | |
| 9 | 0***5 | Кольцо стопорное | |
| 10 | 1***0 | Водило сателлитов | |
| 11 | 1***1 | Вал-шестерня | |
| 12 | 0***5 | Стальной шарик | |
| 13 | 1***6 | Шестерня | |
| 14 | 1***0 | Подшипник игольчатый | |
| 15 | 0***0 | Шайба стопорная | |
| 16 | 1***9 | Венец зубчатый | |
| 17 | 1***7 | Кольцо стопорное | |
| 18 | 1***3 | Крышка | |
| 19 | 0***5 | Кольцо уплотнительное | |
| 20 | 1***0 | Подшипник шариковый | |
| 21 | 1***7 | Кольцо стопорное | |
| 22 | 1***0 | Кольцо уплотнительное | |
| 23 | 0***0 | Болт | |
| 24 | 0***0 | Шайба | |
| 25 | 1***7 | Венец зубчатый | |
| 26 | 1***6 | Поршень | |
| 27 | 1***7 | Кольцо уплотнительное | |
| 28 | 1***5 | Кольцо уплотнительное | |
| 29 | 1***3 | Прокладка | |
| 30 | 1***0 | Диск фрикционный | |
| 31 | 1***1 | Палец | |
| 32 | 1***3 | Пружина |
