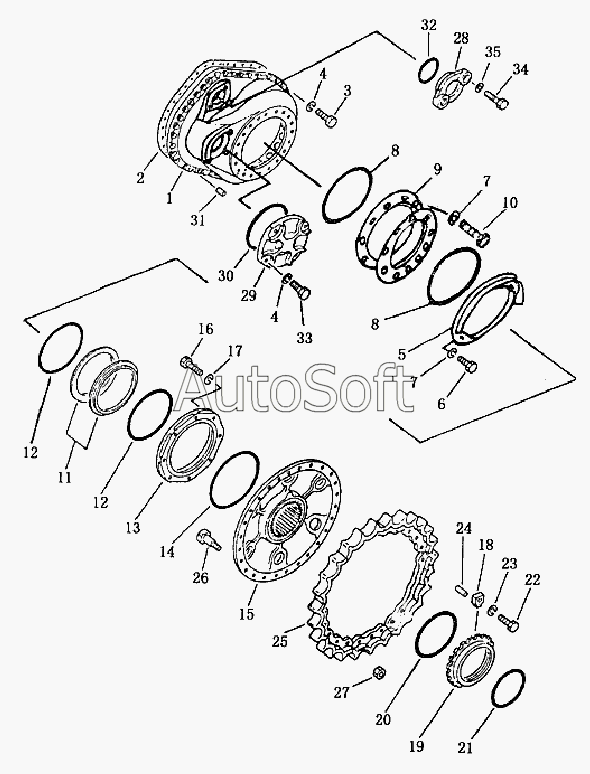

Каталог запасных частей к технике: Shantui SD16 (2008). Кожух бортового редуктора, колесо ведущее (SD16L)
1
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Кожух бортового редуктора | |
| 1 | 1***0 | Кожух бортового редуктора | |
| 2 | 1***7 | Сальник | |
| 3 | 0***5 | Болт | |
| 4 | 0***2 | Рессорная шайба | |
| 5 | 1***1 | Кожух пылезащитный | |
| 6 | 0***5 | Болт | |
| 7 | 0***0 | Шайба | |
| 8 | 0***5 | Кольцо круглого сечения | |
| 9 | 1***3 | Втулка | |
| 10 | 0***5 | Болт | |
| 11 | 1***4 | Уплотнение плавающее | |
| 12 | 1***5 | Кольцо круглого сечения | |
| 13 | 1***2 | Крышка | |
| 14 | 0***5 | Кольцо круглого сечения | |
| 15 | 1***5 | Ступица | |
| 16 | 0***6 | Болт | |
| 17 | 0***5 | Рессорная шайба | |
| 18 | 1***2 | Блок стопорный | |
| 19 | 1***1 | Гайка стопорная | |
| 20 | 0***0 | Кольцо круглого сечения | |
| 21 | 0***0 | Кольцо круглого сечения | |
| 22 | 0***5 | Болт | |
| 23 | 0***8 | Шайба | |
| 24 | 0***8 | Фиксирующий штифт | |
| 25 | 1***4 | Сегмент звездочки | |
| 26 | 1***3 | Болт | |
| 27 | 0***8 | Гайка | |
| 28 | 1***7 | Крышка | |
| 29 | 1***8 | Крышка | |
| 30 | 0***0 | Кольцо круглого сечения | |
| 31 | 1***6 | Штифт установочный | |
| 32 | 0***0 | Кольцо круглого сечения | |
| 33 | 0***0 | Болт | |
| 34 | 0***0 | Болт | |
| 35 | 0***0 | Шайба |
