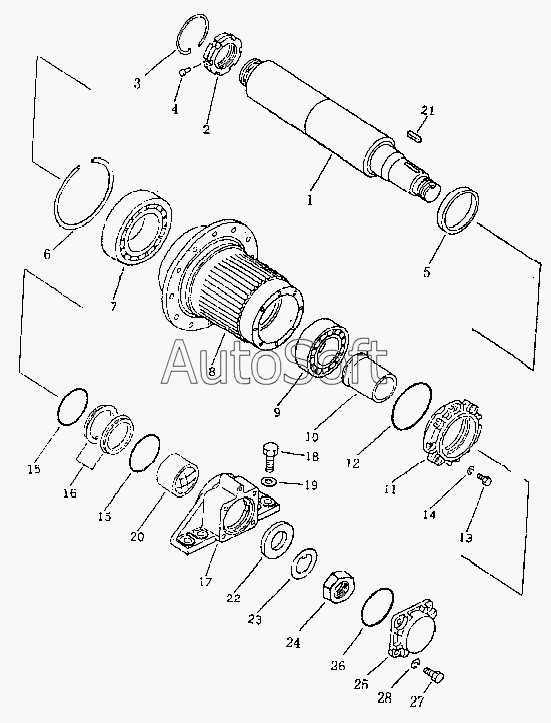

Каталог запасных частей к технике: Shantui SD16 (2008). Вал и втулка бортового редуктора (SD16L)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Полуось | |
| 2 | 1***1 | Гайка | |
| 3 | 1***0 | Кольцо стопорное | |
| 4 | 1***2 | Палец стопорный | |
| 5 | 1***9 | Кольцо стопорное | |
| 6 | 0***0 | Шариковый подшипник | |
| 7 | G***7 | Подшипник | |
| 8 | 1***3 | Втулка | |
| 9 | G***7 | Подшипник | |
| 10 | 1***6 | Манжета | |
| 11 | 1***0 | Крышка | |
| 12 | 0***0 | Кольцо круглого сечения | |
| 13 | 0***0 | Болт | |
| 14 | 0***6 | Рессорная шайба | |
| 15 | 1***9 | Кольцо круглого сечения | |
| 16 | 1***8 | Уплотнение масляное плавающее | |
| 17 | 1***7 | Гнездо | |
| 18 | 0***5 | Болт | |
| 19 | 0***2 | Шайба | |
| 20 | 1***0 | Втулка | |
| 21 | 0***3 | Шпонка | |
| 22 | 1***2 | Кольцо стопорное | |
| 23 | 1***3 | Пластина стопорная | |
| 24 | 1***4 | Гайка большая | |
| 25 | 1***5 | Крышка | |
| 26 | 0***0 | Кольцо круглого сечения | |
| 27 | 0***5 | Болт | |
| 28 | 0***4 | Шайба |
