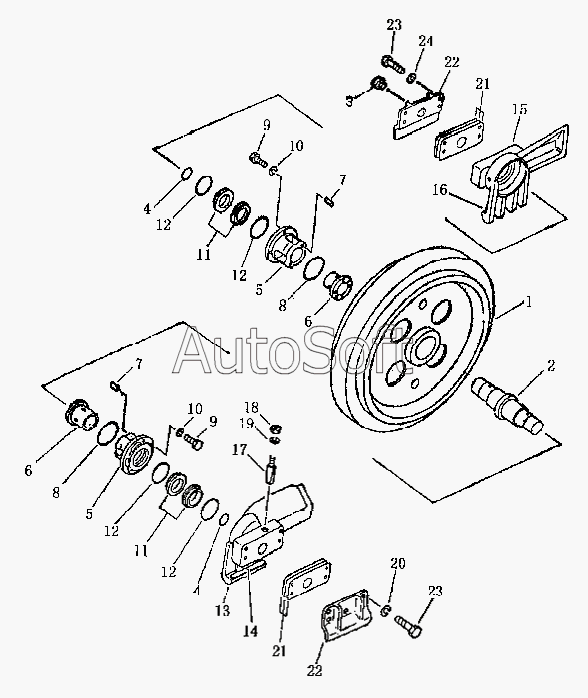

Каталог запасных частей к технике: Shantui SD16 (2008). Колесо натяжное
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
15
15
16
17
18
19
20
21
21
22
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Колесо натяжное в сборе | |
| 1 | 1***0 | Колесо натяжное | |
| 2 | 1***3 | Ось натяжного колеса | |
| 3 | 0***4 | Заглушка | |
| 4 | 0***5 | Кольцо круглого сечения | |
| 5 | 1***1 | Втулка | |
| 6 | 1***0 | Втулка | |
| 7 | 0***2 | Палец | |
| 8 | 0***5 | Кольцо круглого сечения | |
| 9 | 0***0 | Болт | |
| 10 | 0***0 | Шайба | |
| 11 | 1***5 | Кольцо уплотнительное | |
| 12 | 1***6 | Кольцо круглого сечения | |
| 13 | 1***0 | Кронштейн левый (сварной) | |
| 13 | 1***1 | Кронштейн левый | |
| 14 | 1***2 | Пластина направляющая | |
| 15 | 1***0 | Кронштейн правый (сварной) | |
| 15 | 1***1 | Кронштейн правый | |
| 16 | 1***2 | Пластина направляющая | |
| 17 | 1***1 | Штифт установочный | |
| 18 | 0***3 | Гайка | |
| 19 | 0***8 | Шайба | |
| 20 | 0***8 | Шайба | |
| 21 | 1***4 | Шайба регулировочная | |
| 22 | 1***2 | Крышка боковая | |
| 23 | 0***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
