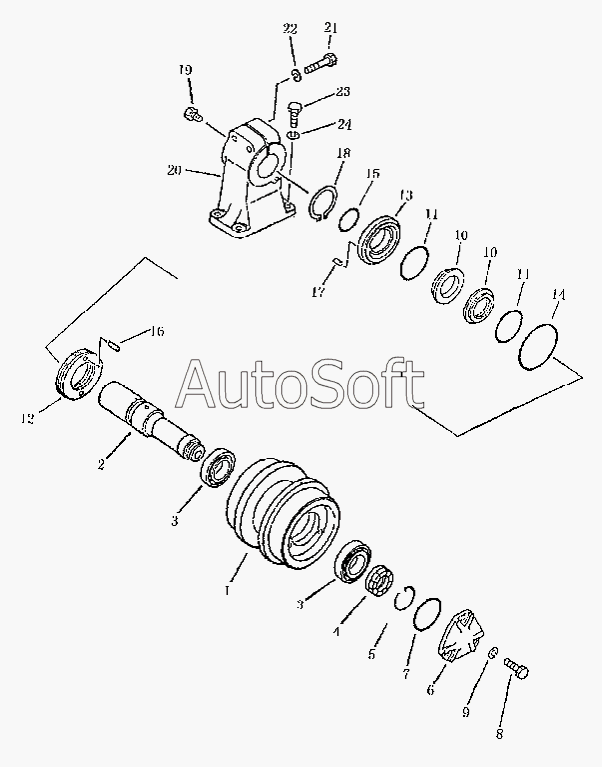

Каталог запасных частей к технике: Shantui SD16 (2008). Каток опорный
12
24
23
22
21
20
19
18
17
16
15
14
13
1
11
11
10
10
9
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Каток поддерживающий в сборе | |
| 1 | 1***4 | Каток поддерживающий в сборе | |
| 2 | 1***5 | Ось поддерживающего катка | |
| 3 | G***) | Роликоподшипник | |
| 4 | 1***6 | Гайка | |
| 5 | 1***8 | Кольцо | |
| 6 | 1***7 | Крышка | |
| 7 | 0***5 | Кольцо круглого сечения | |
| 8 | 0***5 | Болт | |
| 9 | 0***0 | Шайба | |
| 10 | 1***5 | Кольцо уплотнительное | |
| 11 | 1***6 | Кольцо круглого сечения | |
| 12 | 1***3 | Опора плавающего уплотнения | |
| 13 | 1***2 | Крышка | |
| 14 | 0***0 | Кольцо круглого сечения | |
| 15 | 0***5 | Кольцо круглого сечения | |
| 16 | 0***6 | Фиксирующий штифт | |
| 17 | 0***6 | Фиксирующий штифт | |
| 18 | 0***0 | Открытое кольцо | |
| 19 | 0***4 | Заглушка | |
| 20 | 1***1 | Кронштейн поддерживающего катка | |
| 21 | 0***5 | Болт | |
| 22 | 0***4 | Шайба | |
| 23 | 0***5 | Болт | |
| 24 | 0***8 | Шайба |
