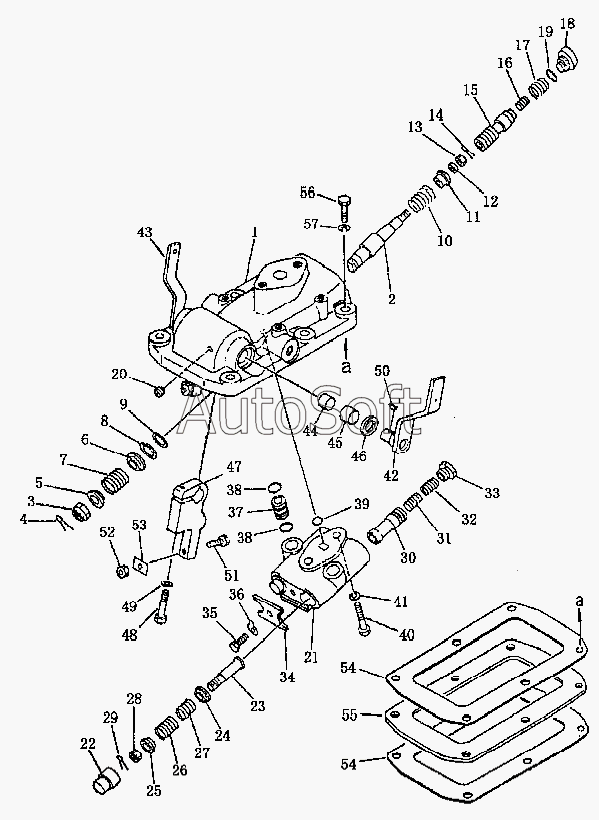

Каталог запасных частей к технике: Shantui SD16 (2008). Гидрораспределитель рулевого управления
44
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
54
55
56
57
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16Y-76-22000 (144-40-00100)
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-76-22000 (144-40-00100) | 1***) | Гидрораспределитель рулевого управления | |
| 1 | 1***1 | Корпус клапана | |
| 2 | 1***1 | Ось | |
| 3 | 0***3 | Гайка | |
| 4 | 0***5 | Разводной шплинт | |
| 5 | 1***0 | Гнездо | |
| 6 | 1***0 | Гнездо | |
| 7 | 1***0 | Рессора | |
| 8 | 0***2 | Стопорное кольцо | |
| 9 | 1***0 | Упорное кольцо | |
| 10 | 1***0 | Пружина | |
| 11 | 1***0 | Втулка направляющая | |
| 12 | 1***0 | Шайба | |
| 13 | 0***7 | Гайка | |
| 14 | 0***2 | Разводной шплинт | |
| 15 | 1***1 | Стержень гидрораспределителя | |
| 16 | 7***0 | Поршень | |
| 17 | 1***0 | Рессора | |
| 18 | 1***0 | Поршень | |
| 19 | 0***4 | Кольцо | |
| 20 | 0***8 | Заглушка | |
| 21 | 1***0 | Рессора | |
| 22 | 1***0 | Направляющая втулка | |
| 23 | 1***0 | Вал | |
| 24 | 1***0 | Гнездо | |
| 25 | 1***0 | Гнездо | |
| 26 | 1***0 | Пружина | |
| 27 | 1***0 | Пружина | |
| 28 | 0***7 | Гайка | |
| 29 | 0***2 | Разводной шплинт | |
| 30 | 1***1 | Сердечник клапана | |
| 31 | 1***0 | Поршень | |
| 32 | 1***0 | Рессора | |
| 33 | 1***0 | Заглушка | |
| 34 | 1***0 | Пластина | |
| 35 | 0***6 | Болт | |
| 36 | 0***8 | Шайба стопорная | |
| 37 | 1***0 | Направляющая труба | |
| 38 | 0***1 | Кольцо | |
| 39 | 0***5 | Кольцо | |
| 40 | 0***0 | Болт | |
| 41 | 0***0 | Шайба | |
| 42 | 1***0 | Тяга левая | |
| 43 | 1***0 | Тяга правая | |
| 44 | 0***0 | Распорная втулка | |
| 45 | 0***5 | Распорная втулка | |
| 46 | 1***0 | Сальник | |
| 47 | 1***0 | Рессора | |
| 48 | 0***0 | Болт | |
| 49 | 0***5 | Шайба | |
| 50 | 0***6 | Сегментная шпонка | |
| 51 | 1***0 | Болт | |
| 52 | 0***6 | Гайка | |
| 53 | 1***0 | Замковая пластина | |
| 54 | 1***0 | Сальник | |
| 55 | 1***0 | Пластина | |
| 56 | 0***0 | Болт | |
| 57 | 0***6 | Рессорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
