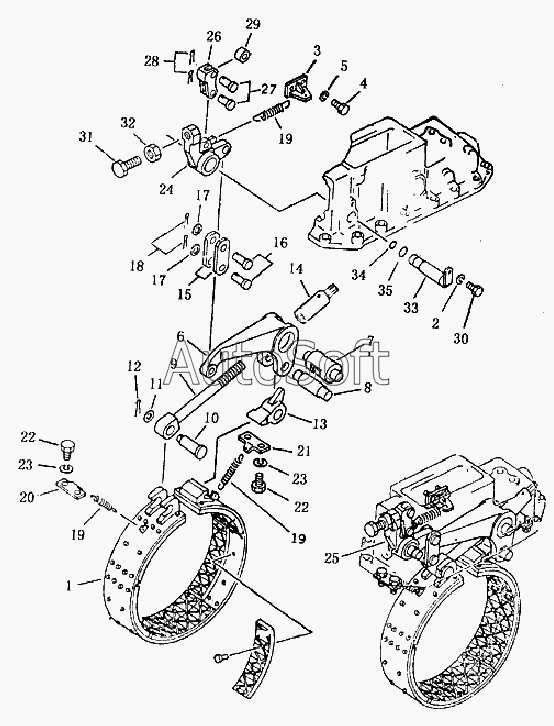

Каталог запасных частей к технике: Shantui SD16 (2008). Тормоз
27
19
19
19
20
21
22
22
23
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Лента тормозная в сборе | |
| 2 | 0***0 | Шайба | |
| 3 | 1***8 | Кронштейн | |
| 4 | 0***5 | Болт | |
| 5 | 0***0 | Шайба | |
| 6 | 1***4 | Рычаг | |
| 7 | 1***0 | Ось | |
| 8 | 1***2 | Ось | |
| 9 | 1***5 | Болт регулировочный | |
| 10 | 1***3 | Палец | |
| 11 | 0***6 | Шайба | |
| 12 | 0***8 | Палец | |
| 13 | 1***8 | Наконечник | |
| 14 | 1***0 | Гайка регулировочная | |
| 15 | 1***3 | Пластина | |
| 16 | 0***8 | Палец | |
| 17 | 1***7 | Шайба | |
| 18 | 0***8 | Палец | |
| 19 | 1***5 | Пружина | |
| 20 | 1***0 | Гнездо пружины | |
| 21 | 1***0 | Гнездо пружины | |
| 22 | 0***5 | Болт | |
| 23 | 0***2 | Рессорная шайба | |
| 24 | 1***9 | Рычаг левый | |
| 25 | 1***0 | Рычаг правый | |
| 26 | 1***6 | Вилка | |
| 27 | 0***8 | Палец | |
| 28 | 0***8 | Разводной шплинт | |
| 29 | 1***1 | Ролик | |
| 30 | 0***5 | Болт | |
| 31 | 1***2 | Болт | |
| 32 | 0***2 | Гайка | |
| 33 | 1***0 | Ось | |
| 34 | 0***2 | Кольцо | |
| 35 | 0***5 | Кольцо |
