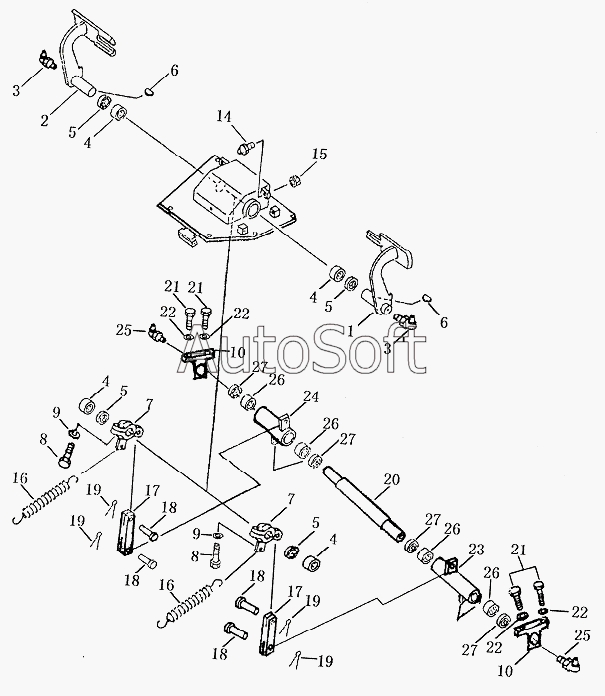

Каталог запасных частей к технике: Shantui SD16 (2008). Педаль тормоза и тормозной механизм
1
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
14
15
16
16
17
17
18
18
18
18
19
19
19
19
20
21
21
21
22
22
22
22
23
24
25
25
26
26
26
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Педаль левая | |
| 2 | 1***0 | Педаль правая | |
| 3 | 0***0 | Масленка | |
| 4 | H***0 | Подшипник | |
| 5 | 0***4 | Кольцо пылезащитное | |
| 6 | 0***2 | Сегментная шпонка | |
| 7 | 1***0 | Рычаг | |
| 8 | 0***5 | Болт | |
| 9 | 0***2 | Шайба | |
| 10 | 1***3 | Кронштейн | |
| 14 | 0***7 | Амортизационный болт | |
| 15 | 0***0 | Гайка | |
| 16 | 1***0 | Рессора | |
| 17 | 1***4 | Деталь соединительная | |
| 18 | 0***0 | Палец | |
| 19 | 0***2 | Разводной шплинт | |
| 20 | 1***7 | Ось | |
| 21 | 0***5 | Болт | |
| 22 | 0***2 | Шайба | |
| 23 | 1***0 | Рычаг левый | |
| 24 | 1***0 | Рычаг правый | |
| 25 | 0***0 | Масленка | |
| 26 | H***0 | Подшипник | |
| 27 | 0***4 | Кольцо пылезащитное | |
| 28 | 0***8 | Разводной шплинт | |
| 29 | 0***8 | Палец | |
| 30 | 0***2 | Разводной шплинт | |
| 31 | 0***0 | Палец | |
| 32 | 0***8 | Гайка | |
| 33 | 0***8 | Вилка | |
| 34 | 0***1 | Гайка | |
| 35 | 1***3 | Тяга | |
| 36 | 0***0 | Тяга | |
| 37 | 0***2 | Тяга | |
| 38 | 0***8 | Вилка |
