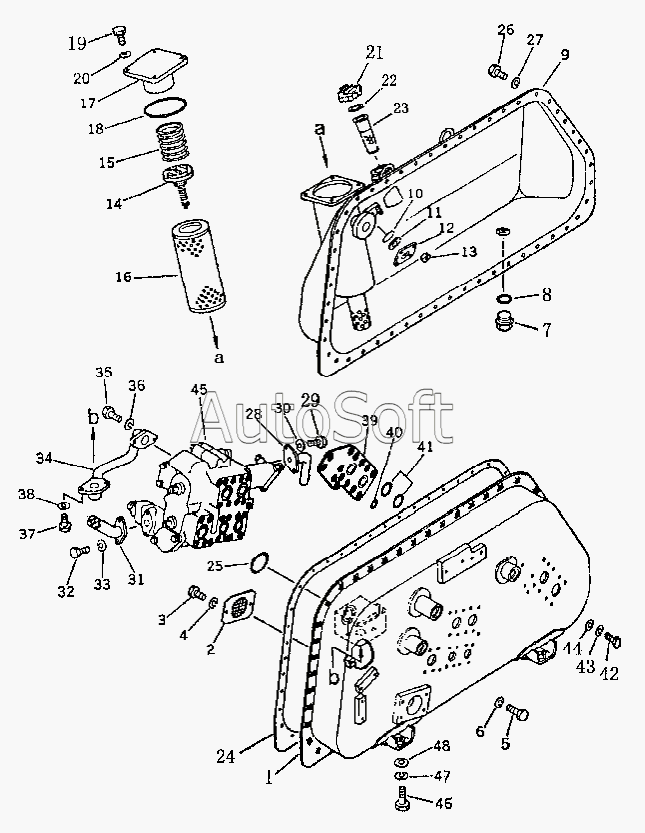

Каталог запасных частей к технике: Shantui SD16 (2008). Бак гидравлический
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
14A
14B
14C
14D
14E
14F
14G
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Бак гидравлический | |
| 1 | 1***0 | Корпус бака | |
| 10 | 0***1 | Крышка | |
| 11 | 0***7 | Кольцо | |
| 12 | 0***4 | Крышка | |
| 13 | 0***1 | Гайка | |
| 14 | 1***0 | Клапан в сборе | |
| 14A | 0***3 | Шайба 12 | |
| 14B | 1***0 | Гнездо пружины | |
| 14C | 1***9 | Пружина | |
| 14D | 1***8 | Болт | |
| 14E | 0***9 | Гайка | |
| 14F | 0***6 | Палец | |
| 14G | 1***4 | Уплотнение масляное | |
| 15 | 1***5 | Пружина | |
| 16 | 1***0 | Элемент фильтрующий | |
| 17 | 1***0 | Крышка | |
| 18 | 0***5 | Кольцо | |
| 19 | 0***0 | Болт | |
| 2 | 1***0 | Сетка фильтрующая | |
| 20 | 0***0 | Шайба | |
| 21 | 0***0 | Колпак | |
| 22 | 0***3 | Шайба | |
| 23 | 1***3 | Фильтр | |
| 24 | 1***3 | Сальник | |
| 25 | 1***2 | Кольцо круглого сечения | |
| 26 | 0***5 | Болт | |
| 27 | 0***0 | Шайба | |
| 28 | 1***0 | Трубка обратная | |
| 29 | 0***0 | Болт | |
| 3 | 0***6 | Болт | |
| 30 | 0***0 | Шайба | |
| 31 | 1***0 | Трубка | |
| 32 | 0***5 | Болт | |
| 33 | 0***5 | Шайба | |
| 34 | 1***0 | Трубка обратная | |
| 35 | 0***5 | Болт | |
| 36 | 0***2 | Рессорная шайба | |
| 37 | 0***0 | Болт | |
| 38 | 0***2 | Рессорная шайба | |
| 39 | 1***1 | Крышка | |
| 4 | 0***0 | Шайба | |
| 40 | 0***5 | Кольцо | |
| 41 | 0***5 | Кольцо | |
| 42 | 0***0 | Болт | |
| 43 | 0***6 | Рессорная шайба | |
| 44 | 0***2 | Шайба | |
| 45 | 1***0 | Клапан в сборе | |
| 46 | 0***0 | Болт | |
| 47 | 0***2 | Рессорная шайба | |
| 48 | 0***5 | Уплотнительная шайба | |
| 5 | 0***5 | Болт | |
| 6 | 0***6 | Рессорная шайба | |
| 7 | 0***0 | Магнитная пробка | |
| 8 | 0***4 | Герметичное кольцо | |
| 9 | 1***0 | Крышка бака |
