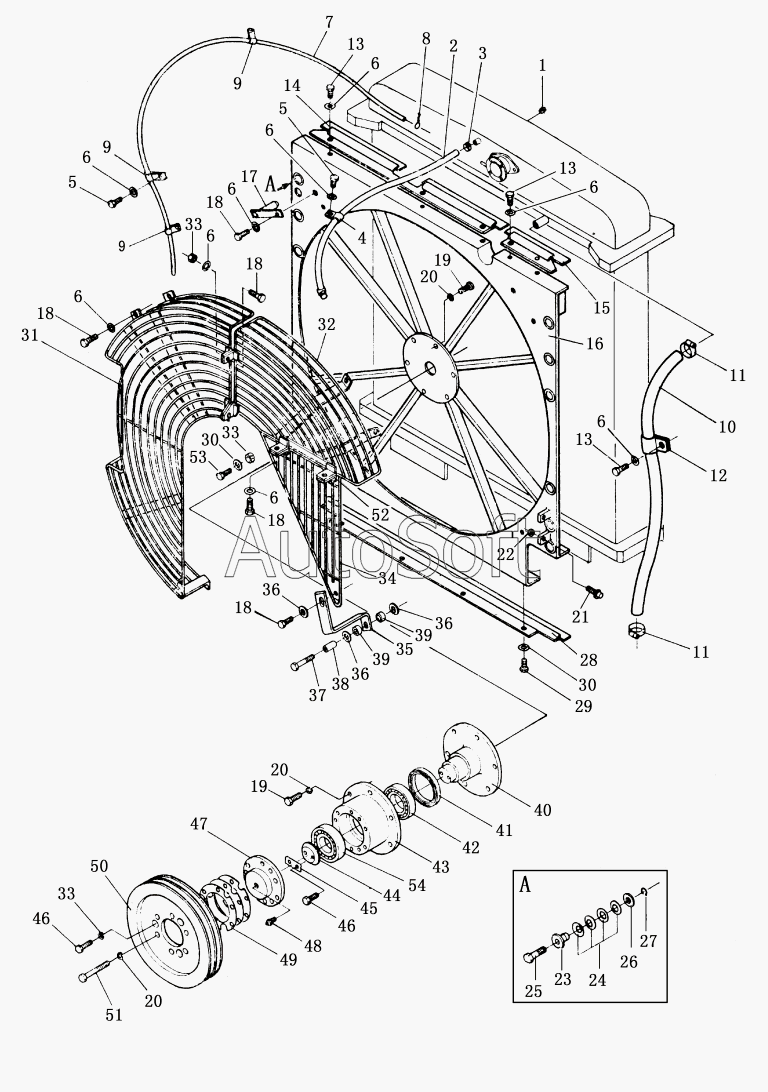

Каталог запасных частей к технике: Shantui SD23 (2003). RADIATOR PIPING AND WIND BREAK
42
29
30
30
31
32
33
33
33
34
35
36
36
36
37
38
39
39
40
41
28
43
44
45
46
46
47
48
49
50
50
51
52
53
54
15
2
3
4
5
5
6
6
6
6
6
6
6
6
6
7
8
9
9
9
10
11
11
12
13
13
13
14
1
16
17
18
18
18
18
18
19
19
20
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Заглушка 10 | |
| 2 | 1***2 | hose | |
| 3 | 0***7 | Зажим | |
| 4 | 0***4 | Провододержатель | |
| 5 | 0***0 | Болт | |
| 6 | 0***2 | Шайба | |
| 7 | 1***1 | Труба | |
| 8 | G***2 | wirе | |
| 9 | 1***0 | Зажим | |
| 10 | 1***3 | hose | |
| 11 | 0***9 | Зажим | |
| 12 | 1***1 | Зажим | |
| 13 | 0***5 | Болт | |
| 14 | 1***1 | Защитная насадка (левая верхняя) | |
| 15 | 1***0 | Защитная насадка (правая верхняя) | |
| 16 | 1***6 | Защитная опора | |
| 17 | 1***0 | Палец | |
| 18 | 0***0 | Болт | |
| 19 | 0***5 | Болт | |
| 20 | 0***6 | Рессорная шайба | |
| 21 | 0***7 | Амортизационный болт | |
| 22 | 0***0 | Гайка | |
| 23 | 1***0 | Втулка | |
| 24 | 1***0 | Рессора | |
| 25 | 0***5 | Болт | |
| 26 | 0***0 | Шайба | |
| 27 | 1***0 | Ring | |
| 28 | 1***3 | Защитная камера (левая) | |
| 29 | 0***0 | Болт | |
| 30 | 0***2 | Шайба | |
| 31 | 1***0 | net L.H | |
| 32 | 1***0 | net | |
| 33 | 0***0 | Гайка | |
| 34 | 1***3 | Сетка (правая нижняя) | |
| 35 | 1***5 | support | |
| 36 | 1***0 | Шайба | |
| 37 | 0***5 | Болт | |
| 38 | 1***0 | Прокладка | |
| 39 | 1***0 | Гнездо | |
| 40 | 1***0 | Вал | |
| 41 | 0***0 | Герметик | |
| 42 | G***2 | Подшипник | |
| 43 | 1***0 | Корпус | |
| 44 | 1***0 | Прижимная пластина | |
| 45 | 1***0 | Стопорная прокладка | |
| 46 | 0***0 | Болт | |
| 47 | 1***0 | Cover | |
| 48 | 0***8 | Масленка М10х1 | |
| 49 | 1***0 | Shim | |
| 50 | 1***1 | Шкив | |
| 50 | 2***1 | pulley | |
| 51 | 0***0 | Болт | |
| 52 | 1***0 | bracket | |
| 53 | 0***5 | Болт | |
| 54 | G***2 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
