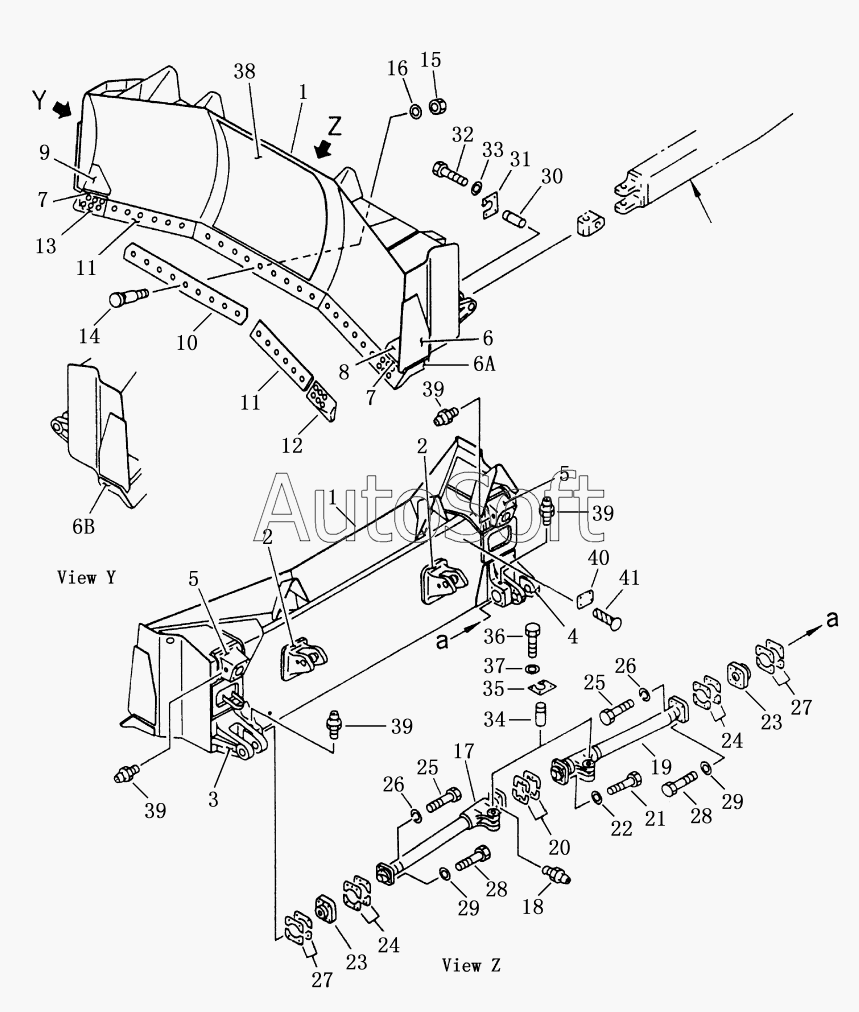

Каталог запасных частей к технике: Shantui SD23 (2003). U-BLADE
1
1
2
2
3
4
5
5
6
6A
6B
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | blade assy | |
| 10 | 1***2 | edge cutting | |
| 11 | 1***1 | edge cutting | |
| 12 | 1***6 | Левый резец | |
| 13 | 1***6 | Правый резец | |
| 14 | 1***0 | Болт | |
| 15 | 1***0 | Гайка | |
| 16 | 0***5 | Уплотнительная шайба | |
| 17 | 1***1 | Левая стрела отвала | |
| 18 | 0***1 | Масленка | |
| 19 | 1***1 | Правая стрела отвала | |
| 2 | 1***0 | bracket | |
| 20 | 1***2 | shim аssу | |
| 21 | 0***0 | Болт | |
| 22 | 0***0 | Уплотнительная шайба | |
| 23 | 1***0 | Колпак | |
| 24 | 1***0 | shim assy | |
| 25 | 0***0 | Болт | |
| 26 | 0***6 | Рессорная шайба | |
| 27 | 1***7 | shim assy | |
| 28 | 0***0 | Болт | |
| 29 | 0***0 | Уплотнительная шайба | |
| 3 | 1***1 | brасkеt | |
| 30 | 1***0 | Штифт | |
| 31 | 1***0 | Замковая прокладка | |
| 32 | 0***5 | Болт | |
| 33 | 0***5 | Уплотнительная шайба | |
| 34 | 1***0 | Штифт | |
| 35 | 1***0 | Замковая прокладка | |
| 36 | 0***5 | Болт | |
| 37 | 0***5 | Уплотнительная шайба | |
| 38 | 1***0 | plate | |
| 39 | 0***1 | Масленка | |
| 4 | 1***1 | brасkеt | |
| 40 | 0***5 | plate name | |
| 41 | 0***0 | Заклепка | |
| 5 | 1***2 | pivоt | |
| 6 | 1***0 | plate L.H. | |
| 6A | 1***0 | plate L.H. | |
| 6B | 1***0 | plate R.H. | |
| 7 | 1***0 | plate R.H. | |
| 8 | 1***0 | plate L.H. | |
| 9 | 1***0 | plate R.H. |
