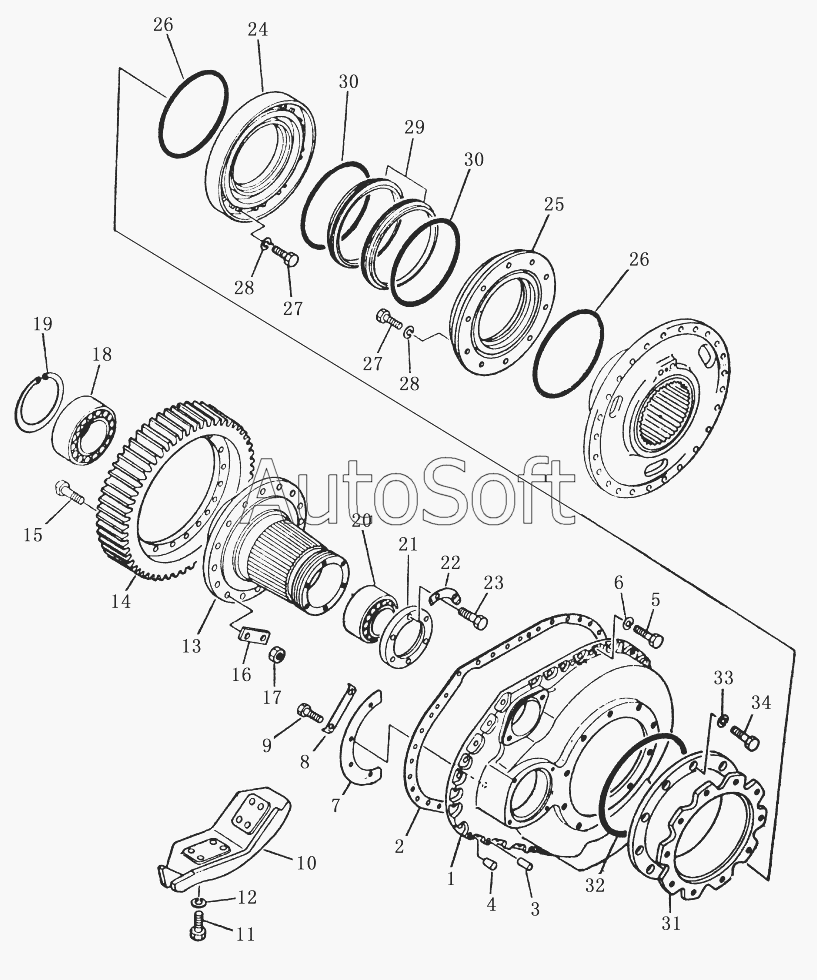

Каталог запасных частей к технике: Shantui SD23 (2003). FINAL DRIVE CASE AND GEAR

26
26
17
18
19
20
21
22
23
24
25
16
27
27
28
28
29
30
30
31
32
33
34
9
1
2
3
4
5
6
7
8
1
10
10
11
12
13
13
14
15
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 1***3 | Конечная передача | |
1 | 1***3 | Case final drive | |
2 | 1***0 | gasket | |
3 | 0***2 | Цилиндрический штифт | |
4 | 0***5 | Заглушка | |
5 | 0***0 | Болт | |
6 | 0***0 | Шайба | |
7 | 1***0 | Пластина | |
8 | 1***0 | Замковая пластина | |
9 | 0***0 | Болт | |
10 | 1***0 | Защитная пластина | |
10 | 1***0 | Guard | |
11 | 0***5 | Болт | |
12 | 0***0 | Шайба | |
13 | 1***2 | Hob sprocket | |
13 | T***2 | hob sprocket | |
14 | 1***0 | Большая шестерня (второй | |
15 | 1***1 | Разряд | |
16 | 1***0 | Болт | |
17 | 0***9 | Замковая пластина | |
18 | 1***0 | Гайка | |
19 | 0***0 | Шариковый подшипник | |
20 | 1***0 | Упорное кольцо | |
21 | 1***0 | Двурядный шариковый | |
22 | 1***0 | Подшипник | |
23 | 0***0 | Болт | |
24 | 1***2 | Замковая шайба | |
25 | 1***2 | Болт | |
26 | 0***0 | Кольцо | |
27 | 0***0 | Болт | |
28 | 0***6 | Рессорная шайба | |
29 | 1***3 | Рессорная шайба | |
30 | 1***0 | O-ring | |
31 | 1***1 | spacer | |
32 | 0***0 | Кольцо | |
33 | 0***6 | Рессорная шайба | |
34 | 0***0 | Болт |
