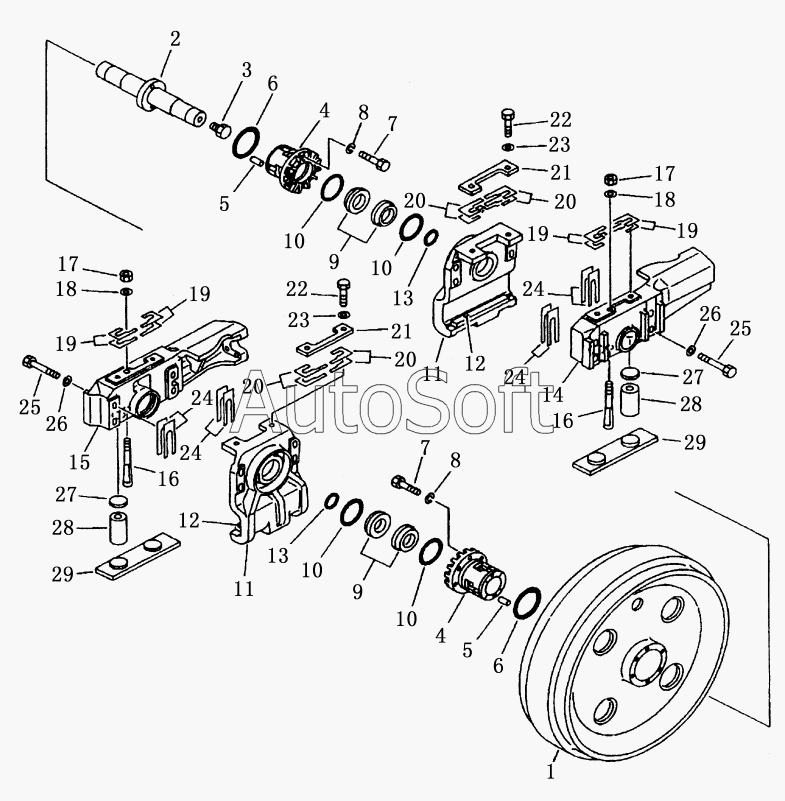

Каталог запасных частей к технике: Shantui SD23 (2003). IDLER
154-30-00770
1
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
15
16
16
17
17
18
18
19
19
19
19
19
20
20
20
20
20
21
21
22
22
23
23
24
24
24
24
24
25
25
26
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-30-00770 | 1***0 | idler assy | |
| 154-30-43130 | 1***0 | guide assy | |
| 170-30-13252 | 1***2 | plate guide | |
| 175-30-23130 | 1***0 | pedestal | |
| 1 | 1***8 | Направляющее колесо | |
| 2 | 1***2 | Вал направляющего колеса | |
| 3 | 0***4 | Plug | |
| 3 | 1***3 | plug | |
| 4 | 1***2 | pushing outer | |
| 4 | 1***1 | pushing inner | |
| 4 | 1***2 | Bushing аssу | |
| 5 | 1***0 | Фиксирующий штифт | |
| 6 | 0***0 | Кольцо | |
| 7 | 0***5 | Болт | |
| 8 | 0***6 | Рессорная шайба | |
| 9 | 1***1 | Герметичное кольцо | |
| 10 | 1***0 | Кольцо | |
| 11 | 1***0 | guide | |
| 12 | 1***0 | plate welded | |
| 13 | 0***0 | Кольцо | |
| 14 | 1***0 | suppose L.H. | |
| 15 | 1***0 | suppose R.H. | |
| 16 | 1***0 | Штифт | |
| 17 | 1***0 | Гайка | |
| 18 | 0***5 | Шайба | |
| 19 | 1***0 | Shim, adjusting | |
| 19 | 1***0 | Shim, adjusting | |
| 20 | 1***0 | Shim, adjusting | |
| 20 | 1***0 | Shim, adjusting | |
| 21 | 1***0 | Прижимная пластина | |
| 22 | 1***0 | Винт | |
| 23 | 0***5 | Шайба | |
| 24 | 1***0 | shim, adjusting | |
| 24 | 1***0 | shim, adjusting | |
| 25 | 0***0 | Bolt | |
| 26 | 0***0 | Шайба | |
| 27 | 1***0 | Прокладочная пластина | |
| 28 | 1***0 | Резиновая шайба | |
| 29 | 1***1 | Направляющая пластина |
