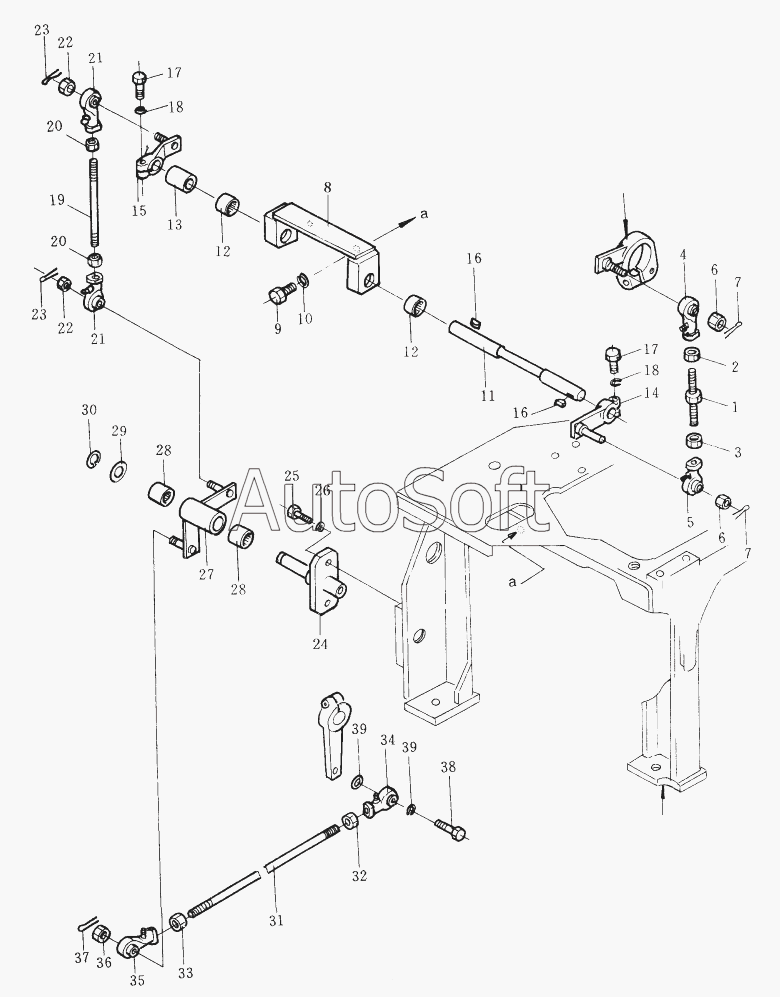

Каталог запасных частей к технике: Shantui SD32 (2005). WORK EQUIPMENT CONTROL LINKAGE
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | rod | |
| 10 | 0***6 | Рессорная шайба | |
| 11 | 1***2 | shaft | |
| 12 | 0***6 | Игольчатый подшипник | |
| 12A | 0***4 | seal, oil | |
| 13 | 1***1 | collar | |
| 14 | 1***0 | lever | |
| 15 | 1***0 | lever | |
| 16 | 0***9 | Шпонка | |
| 17 | 0***0 | Болт | |
| 18 | 0***5 | Шайба | |
| 19 | 0***7 | rod | |
| 2 | 0***0 | Гайка | |
| 20 | 0***0 | Гайка | |
| 21 | 0***5 | end, rod | |
| 22 | 0***0 | Гайка | |
| 23 | 0***0 | Разводной шплинт | |
| 24 | 1***2 | spacer | |
| 25 | 0***0 | Болт | |
| 26 | 0***6 | Рессорная шайба | |
| 27 | 1***0 | lever | |
| 28 | 0***6 | Игольчатый подшипник | |
| 28A | 0***4 | Защитное кольцо подшипника | |
| 29 | 0***2 | Шайба | |
| 3 | 0***7 | Гайка | |
| 30 | 0***2 | Упорное кольцо | |
| 31 | 0***7 | rod | |
| 32 | 0***0 | Гайка | |
| 33 | 0***7 | Гайка | |
| 34 | 0***5 | end, rod | |
| 35 | 0***5 | end, rod | |
| 36 | 0***0 | Гайка | |
| 37 | 0***0 | Разводной шплинт | |
| 38 | 0***0 | bolt | |
| 39 | 0***2 | Прокладка | |
| 4 | 0***5 | end, rod | |
| 5 | 0***5 | end, rod | |
| 6 | 0***0 | Гайка | |
| 7 | 0***0 | Разводной шплинт | |
| 8 | 1***1 | bracket | |
| 9 | 0***0 | Болт |
