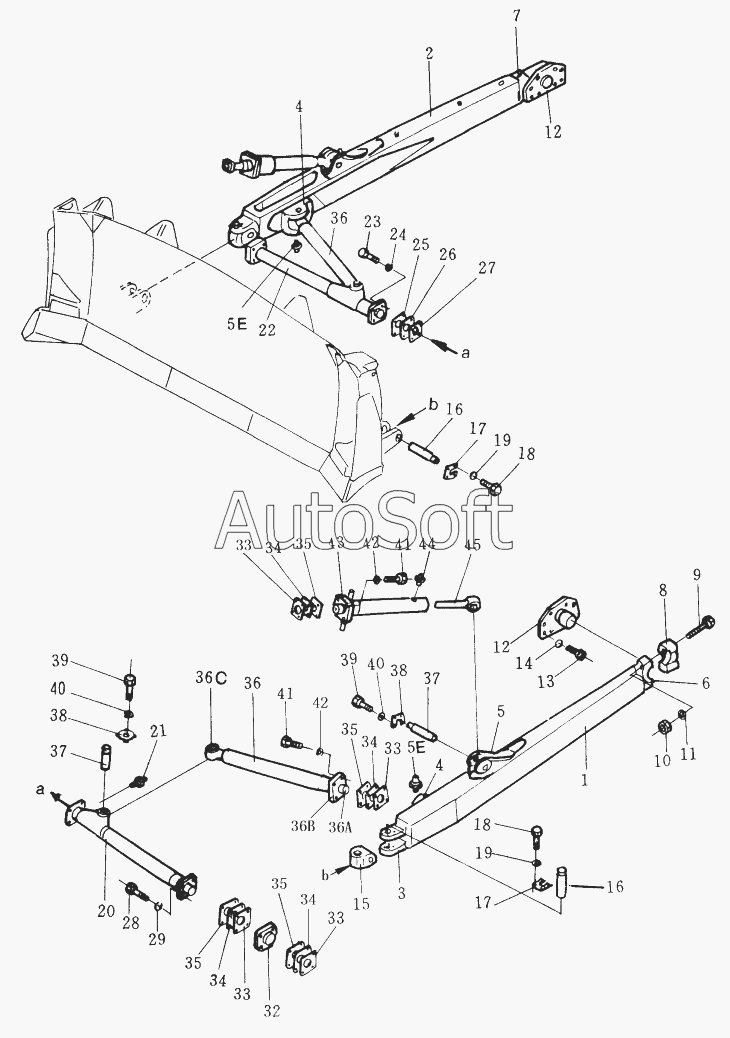

Каталог запасных частей к технике: Shantui SD32 (2005). STRAIGHT TILT FRAME
1
2
3
4
4
4
5
5E
5E
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
32
33
33
33
33
34
34
34
34
35
35
35
35
36
36
36A
36B
36C
37
37
38
38
39
39
40
40
41
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | frame, straight tilt L.H | |
| 10 | 1***0 | nut | |
| 11 | 0***0 | Шайба | |
| 12 | 1***3 | turnnion | |
| 13 | 0***0 | bolt | |
| 14 | 0***0 | Уплотнительная шайба | |
| 15 | 1***1 | joint | |
| 16 | 1***1 | pin | |
| 17 | 1***0 | plate, lock | |
| 18 | 0***0 | Болт | |
| 19 | 0***5 | Уплотнительная шайба | |
| 2 | 1***6 | frame, straight tilt R.H | |
| 20 | 1***3 | arm, L.H | |
| 21 | 0***8 | Масленка М10х1 | |
| 22 | 1***3 | arm, R.H | |
| 23 | 0***0 | bolt | |
| 24 | 0***0 | Шайба | |
| 25 | 1***0 | shim | |
| 26 | 1***0 | shim | |
| 27 | 1***0 | shim | |
| 28 | 1***1 | bolt | |
| 29 | 0***0 | Шайба | |
| 3 | 1***2 | bracket | |
| 32 | 1***0 | cap | |
| 33 | 1***0 | Прокладочная пластина | |
| 34 | 1***0 | Shim | |
| 35 | 1***0 | Shim | |
| 36 | 1***3 | arm | |
| 36A | 1***2 | stud, ball | |
| 36B | 1***0 | cap | |
| 36C | 1***1 | joint | |
| 37 | 1***0 | Штифт | |
| 38 | 1***0 | Замковая прокладка | |
| 39 | 0***5 | Болт | |
| 4 | 1***2 | bracket, LH | |
| 4 | 1***3 | bracket, R.H | |
| 40 | 0***5 | Уплотнительная шайба | |
| 41 | 0***0 | bolt | |
| 42 | 0***0 | Шайба | |
| 43 | 1***2 | brace | |
| 44 | 0***8 | Масленка М10х1 | |
| 45 | 1***1 | screw | |
| 5 | 1***0 | bracket L.H. | |
| 5 | 1***0 | bracket, LH | |
| 5E | 0***8 | Масленка М10х1 | |
| 6 | 1***2 | bracket, R.H | |
| 7 | 1***1 | bracket, LH | |
| 8 | 1***2 | cover | |
| 9 | 1***1 | bolt |
