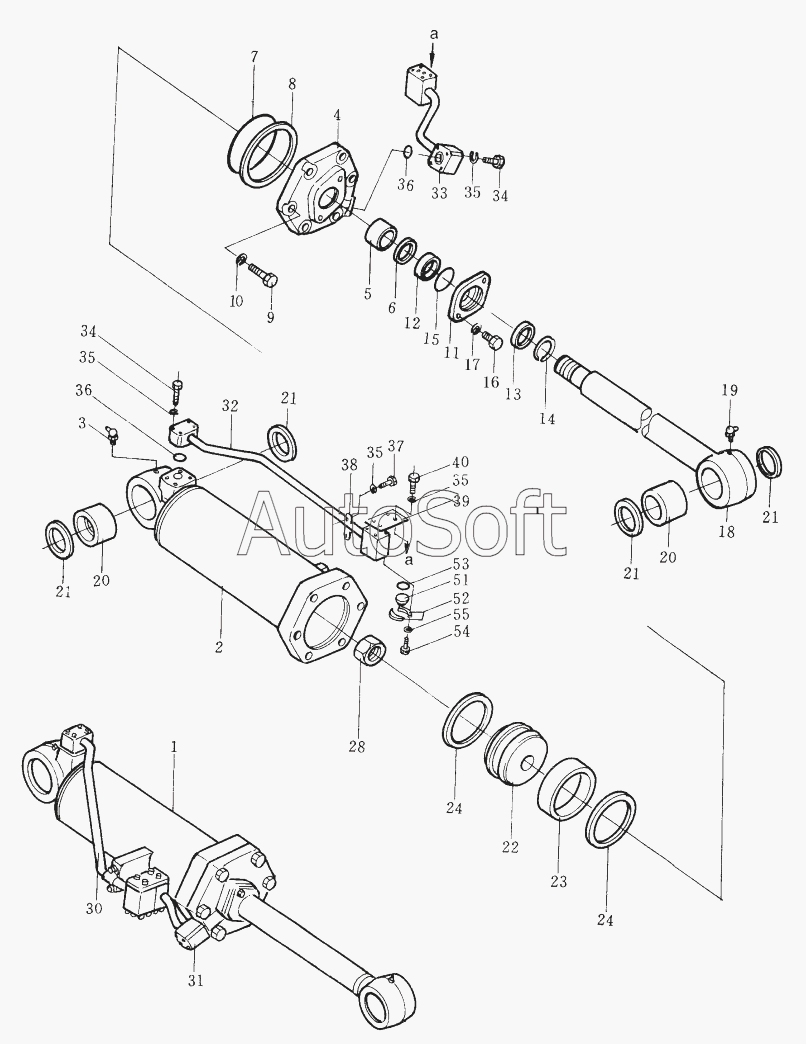

Каталог запасных частей к технике: Shantui SD32 (2005). LIFT CYLINDER (FOR RIPPER)
175-63-42700
175-63-42800
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
21
22
23
24
24
28
30
31
32
33
34
34
35
35
35
35
36
36
37
38
39
40
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-63-42700 | 1***0 | lift cylinder assy L.H | |
| 175-63-42800 | 1***0 | lift cylinder assy R.H | |
| 1 | 1***3 | cylinder, L.H | |
| 2 | 1***3 | cylinder, R.H | |
| 3 | 0***0 | fitting, grease | |
| 4 | 1***3 | head, cylinder | |
| 5 | 0***5 | bushing | |
| 6 | 7***0 | packing, rod | |
| 7 | 0***0 | O-ring | |
| 8 | 0***0 | ring, snap | |
| 9 | 0***5 | bolt | |
| 10 | 0***5 | washer, spring | |
| 11 | 1***0 | gland | |
| 12 | 0***0 | bushing | |
| 13 | 1***0 | seal, dust | |
| 14 | 0***3 | ring, snap | |
| 15 | 0***0 | Кольцо круглого сечения | |
| 16 | 0***5 | Болт | |
| 17 | 0***4 | Шайба | |
| 18 | 1***1 | rod, piston | |
| 19 | 0***0 | Масленка | |
| 20 | 0***0 | bushing | |
| 21 | 0***0 | seal, dust | |
| 22 | 7***0 | piston | |
| 23 | 0***0 | ring, piston | |
| 24 | 7***0 | packing, piston | |
| 28 | 1***2 | nut, nylon | |
| 30 | 1***1 | tube, L.H | |
| 31 | 1***2 | tube, L.H | |
| 32 | 1***1 | tube, R.H | |
| 33 | 1***1 | tube, R.H | |
| 34 | 0***0 | Болт | |
| 35 | 0***0 | Шайба | |
| 36 | 0***8 | Кольцо | |
| 37 | 0***0 | Болт | |
| 38 | 0***1 | Зажим трубы | |
| 39 | 1***0 | plate | |
| 40 | 0***5 | Болт | |
| 51 | 0***0 | Сплошная крышка | |
| 52 | 0***4 | flange | |
| 53 | 0***2 | Кольцо | |
| 54 | 0***0 | Болт | |
| 55 | 0***0 | Шайба |
