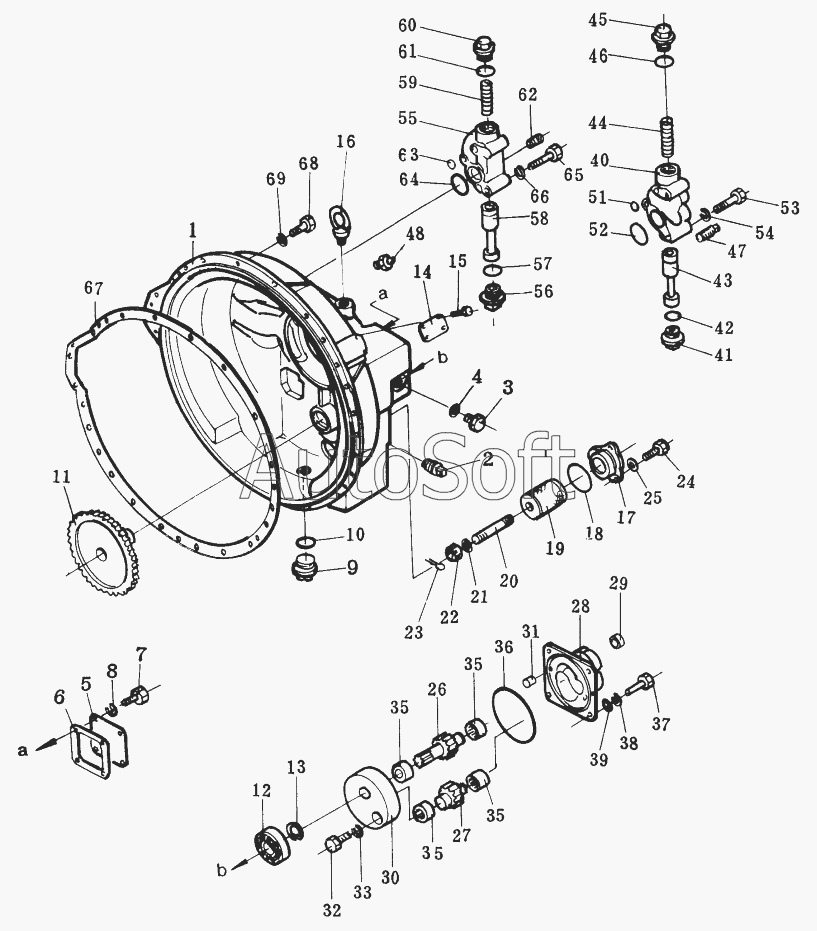

Каталог запасных частей к технике: Shantui SD32 (2005). TORQUE CONVERTER HOUSING AND REGULATOR VALVE
40
51
48
47
46
45
44
43
42
41
52
39
38
37
36
33
32
60
69
68
67
66
65
64
63
62
61
31
59
58
57
56
55
54
53
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
30
29
28
27
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-13-21007 | 1***7 | Torque converter assy | |
| 175-13-23510 | 1***0 | Шестерня привода | |
| 175-13-23580 | 1***0 | gear | |
| 175-13-23580 | 1***0 | gear | |
| 175-13-23610 | 1***0 | Shaft | |
| 175-13-23620 | 1***0 | Shaft | |
| 175-13-26401 | 1***1 | JU valve assy | |
| 195-13-13400 | 1***0 | filter assy | |
| 195-13-16100 | 1***0 | Предохранительный клапан | |
| 1 | 1***4 | housing | |
| 2 | 0***5 | Конусная заглушка | |
| 3 | 1***0 | plug | |
| 4 | 0***2 | Gasket | |
| 5 | 1***0 | Крышка | |
| 6 | 1***1 | Уплотнительная прокладка | |
| 7 | 0***5 | Болт | |
| 8 | 0***6 | Рессорная шайба | |
| 9 | 0***0 | Магнитная пробка | |
| 10 | 0***4 | Кольцо | |
| 11 | 1***1 | gear | |
| 12 | 0***6 | Подшипник | |
| 13 | 0***5 | Открытое кольцо | |
| 14 | 0***0 | Шильдик | |
| 15 | 0***0 | Заклепка | |
| 16 | 0***8 | Болт с ушком | |
| 17 | 1***0 | cover | |
| 18 | 0***0 | Кольцо | |
| 19 | 1***0 | Фильтр | |
| 20 | 1***0 | stud | |
| 21 | 0***8 | Шайба | |
| 22 | 0***7 | Гайка | |
| 23 | 0***2 | Разводной шплинт | |
| 24 | 0***0 | Болт | |
| 25 | 0***2 | Шайба | |
| 26 | 1***0 | Pump assy | |
| 27 | 1***0 | Ведомая шестерня | |
| 28 | 1***0 | case, pump | |
| 29 | 0***1 | Винтовая втулка | |
| 30 | 1***0 | Крышка | |
| 31 | 0***0 | Фиксирующий штифт | |
| 32 | 0***5 | Болт | |
| 33 | 0***5 | Шайба | |
| 34 | 0***2 | Шайба | |
| 36 | 0***5 | Кольцо | |
| 37 | 0***5 | Болт | |
| 38 | 0***6 | Рессорная шайба | |
| 39 | 0***3 | Шайба | |
| 40 | 1***0 | Body relief valve | |
| 41 | 1***0 | Заглушка | |
| 42 | 0***4 | Кольцо | |
| 43 | 1***0 | Золотник предохранительного клапана | |
| 44 | 1***1 | Рессора предохранительного клапана | |
| 45 | 1***1 | Заглушка | |
| 46 | 0***4 | Кольцо | |
| 47 | 0***8 | Заглушка | |
| 48 | 0***3 | Пресс-масленка | |
| 51 | 0***8 | Кольцо | |
| 52 | 0***5 | O-ring | |
| 53 | 0***0 | Болт | |
| 54 | 0***6 | Рессорная шайба | |
| 55 | 1***0 | Корпус регулировочного клапана | |
| 56 | 1***0 | Заглушка | |
| 57 | 0***4 | Кольцо | |
| 58 | 1***0 | Золотник регулировочного клапана | |
| 59 | 1***0 | Рессора регулировочного клапана | |
| 60 | 1***1 | Заглушка | |
| 61 | 0***4 | Кольцо | |
| 62 | 0***8 | Заглушка | |
| 63 | 0***8 | Кольцо | |
| 64 | 0***5 | O-ring | |
| 65 | 0***5 | bolt | |
| 66 | 0***6 | Рессорная шайба | |
| 67 | 1***2 | gasket , torque to engine | |
| 68 | 0***0 | Болт | |
| 69 | 0***6 | Рессорная шайба |
